TQZD-10 天线一体化数传终端：200 克、φ80mm，IP67
核心摘要：天线一体化的天启数传终端，φ80mm×21mm、不超过 200 克，天线内置省掉布天线这一步。UHF 半双工，每条报文最大 120 字节、速率 1400bps、发射不低于 30dBm、接收灵敏度 -125dBm；GPS 与北斗双模定位；8 至 38V 供电，待机 0.04W、发射含接收 4.8W、深度休眠 1.5mA；IP67，工作温度 -30℃ 至 +80℃。
TQZD-10 数传终端 · 本页要点速览
| 项目 | 关键数 |
|---|---|
| 产品型号 | TQZD-10 天线一体化数传终端 |
| 形态 | 圆柱形，天线内置 |
| 尺寸与重量 | φ80mm×21mm，≤200 克 |
| 报文长度 | 每条最大 120 字节 |
| 通信速率 | 1400bps |
| 发射功率 | ≥30dBm |
| 接收灵敏度 | -125dBm |
| 供电与功耗 | 8 至 38V；待机 ≤0.04W，发射含接收 ≤4.8W |
| 防护与温度 | IP67，工作 -30℃ 至 +80℃ |
| 使用寿命 | >5 年 |

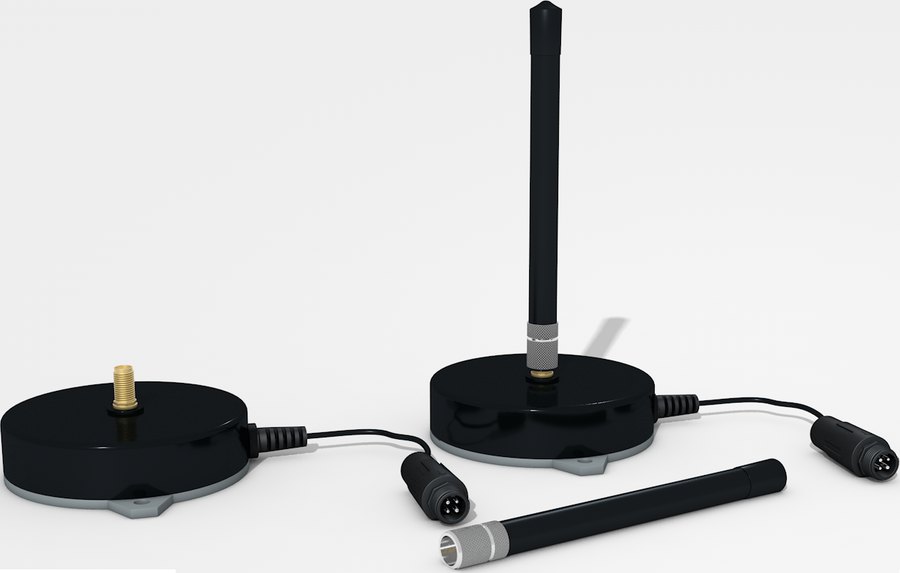

TQZD-10 天线一体化卫星通信终端是一款高性能、低功耗、主机和天线集成一体的卫星物联网通信终端，可和在轨天启卫星通信。产品采用高度集成化设计，内置天启卫星物联网收发电路、GNSS 定位模块、环境检测电路、485 接口电路，内置国产 32 位单片机，低功耗管理算法。产品通过灌胶工艺封装，可适应野外恶劣的使用环境。
- UHF 频段，半双工，Chirp 扩频体制，短报文通讯方式；
- 一体式专用天线，体积小，使用方便，接收星上载荷下发的广播业务数据；
- 自动卫星轨道计算和低功耗管理；
- 内置高精度、高灵敏 GNSS 多模定位模组，支持北斗、GPS、全球导航卫星系统；
- 支持 1 路 485 接口，可作为独立数据传输或上位机短报文数据输入输出；
- 内置温度传感器、6 轴姿态传感器，可扩展用户赋值需求；
- 具备电源指示灯、状态指示灯、定位指示灯；
- 直流宽压输入，额定电压范围 8 至 38V，内置防反接保护；
- 防护等级 IP67，具备磁吸和螺丝孔，方便用户部署。
| 参数名称 | 指标说明 |
|---|---|
| 天启通讯 | |
| 工作频段 | UHF |
| 报文通讯 | 最大 120 字节/次 |
| 通信速率 | 1400bps |
| 上行发射功率 | ≥30dBm |
| 接收灵敏度 | -125dBm |
| 定位 | |
| 接收频段 | L1 1575.42MHz、B1 1561.098MHz |
| 水平定位精度 | 自主定位 <2.5 CEP |
| 接收灵敏度 | 捕获 -147dBm，跟踪 -162dBm，重捕 -158dBm |
| 天线与供电 | |
| 天启通信天线 | 400MHz，胶棒天线，与设备一体化 |
| 定位天线 | 内置陶瓷天线 |
| 供电电压 | 8 至 38V |
| 功耗（输入电流 @12V） | |
| 突发传输模式 | ≤400mA |
| 接收模式 | ≤11.8mA |
| 深度休眠模式 | ≤1.5mA |
| 整体功耗 | 接收 ≤0.2W，发射含接收 ≤4.8W，待机 ≤0.04W |
| 接口与外形 | |
| 485 数据接口 | 115200bps |
| 数据供电连接器 | M12 防水连接器 |
| 天线接口 | SMA-K |
| 防护等级 | IP67 |
| 工作温度 | -30℃ 至 +80℃，存储 -40℃ 至 +85℃ |
| 设备尺寸 | φ80mm×21±0.5mm（直径×高） |
| 重量 | ≤200 克 |
| 使用寿命 | >5 年 |
参数出自国电高科官网本型号产品页（2026-10-23 核对）；官网参数表未列的项目出自《国电高科-产品手册 20260305 版》，官网与手册数值不一致的按官网。
- 天线内置是优点也是边界：一体式天线省掉布线与接头，但也意味着安装位置就是天线位置。金属箱内、贴地、被遮挡的位置会直接影响链路，装在浮标与灯杆顶部这种开阔位置最合适。
- 接收灵敏度 -125dBm，比 TQZD-08 的 -132dBm 低 7dB：链路余量小一档，弱信号区域（密林、峡谷、船舱内）要按实测判断，别只看发射功率。
- 只有一路 485，没有德驰连接器：外接传感器数量受限；要靠磁吸或螺丝孔固定，长期振动的位置（车、船）要另做支架。
TQZD-10 安装要多大的空间？
直径 80mm、高 21mm 的圆盘，重量不超过 200 克，磁吸或螺丝孔固定。它不是需要外接天线的盒子，装上去就是这个终端的最终形态，周围要留出朝天的开阔视野。
为什么同门两款终端的接收灵敏度差这么多？
设计取向不同。TQZD-08 是独立盒子、可外接增益更高的天线，接收灵敏度做到 -132dBm；TQZD-10 把天线做进机身，受体积与结构限制做到 -125dBm。差 7dB 意味着同等条件下 TQZD-08 的可用信号更弱，弱信号场景优先考虑 TQZD-08。
能用于水下或者长期浸泡吗？
IP67 是防短时浸泡，不是长期水下工作。手册给的是 IP67，浮标、船上甲板这类会溅水、短时落水的位置可以用；长期浸在水下的场景要另做耐压与密封设计。
- 国电高科官网 TQZD-10 产品页 —— 本文参数表的直接出处（2026-10-23 核对）
- 国电高科官网 终端总览 —— 八款终端的天线、接口、防护等级可在此页对比
- 《国电高科-产品手册 20260305 版》—— 官网参数表未列的项目以此为准；与官网不一致处以官网数值为准
