240-GM11 天启卫星通信模组：240MHz 频段，速率最高 2734bps
核心摘要：天启星座 240MHz 频段模组，发射 240 至 243MHz、接收 318 至 320MHz，速率 488 至 2734bps，发射功率 30.4 至 33.3dBm，接收灵敏度 -125 至 -127dBm，3.3 至 4.5V 供电，发射电流约 1100mA，睡眠电流 9 至 15µA，LCC 封装 30mm×20mm×3.5mm。速率是 400 系列的两倍以上，代价是天线尺寸大得多、不能与 400 系列互换。
240-GM11 模组 · 本页要点速览
| 项目 | 关键数 |
|---|---|
| 产品型号 | 240-GM11 天启卫星通信模组 |
| 发射频段 | 240 至 243MHz |
| 接收频段 | 318 至 320MHz |
| 通信速率 | 488 至 2734bps |
| 发射功率 | 30.4 至 33.3dBm |
| 接收灵敏度 | -125 至 -127dBm |
| 工作电压 | 3.3 至 4.5V |
| 发射电流 | 约 1100mA |
| 睡眠电流 | 9 至 15µA |
| 尺寸 | 30mm×20mm×3.5mm |
| 封装 | LCC |

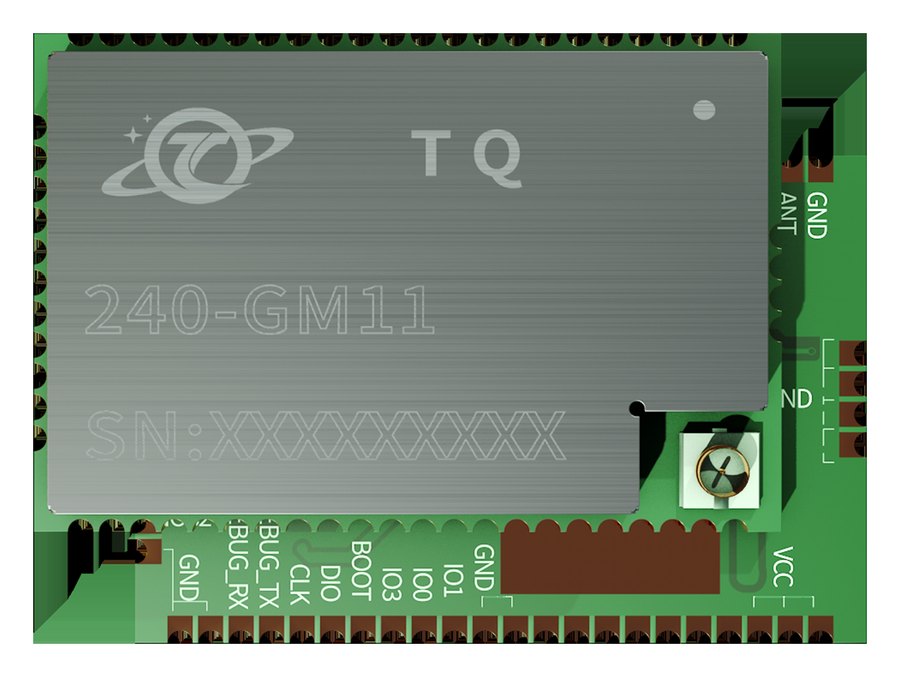

240-GM11 是天启星座 240MHz 频段的专用卫星物联网通信模组，支持和在轨天启星座进行短报文通信。它和 400 系列最大的不同在频段：发射走 240 至 243MHz，接收走 318 至 320MHz，上下行不同频。频率低意味着波长长，绕射、穿透与路径损耗都比 400MHz 占优；同样的代价是天线尺寸大得多。
模组集成低功耗算法，结合数据存储管理与自适应信道选通，与卫星择机通信。通信接口是 TTL 串口（3.3V），协议采用 AT 指令集，方便二次开发。
- 尺寸较小：30mm×20mm×3.5mm，便于用户集成；
- 便于二次开发：TTL 串口加 AT 指令集；
- 低功耗：集成低功耗算法，与卫星择机通信，降低通信过程中的功耗；
- 速率高一档：488 至 2734bps，是 400 系列的两倍以上；
- 低频段优势：240MHz 绕射与穿透更好，链路余量更大；
- 进网灵活：发射频段按信道设定，用户无需干预。
| 参数名称 | 指标说明 |
|---|---|
| 射频 | |
| 发射频段 | 240 至 243MHz，按信道设定，用户无需干预 |
| 接收频段 | 318 至 320MHz |
| 通信速率 | 488 至 2734bps，按信道设定 |
| 发射功率 | 30.4 至 33.3dBm，与供电电压正相关 |
| 接收灵敏度 | -125 至 -127dBm |
| 初始频偏 | -6.5 至 +6.5kHz |
| 发射工作周期 | 50%，最大持续发射时间不超过 10 秒 |
| 电气与功耗 | |
| 工作电压 | 3.3 至 4.5V |
| 发射状态电流 | 约 1100mA，受天线匹配影响 |
| 接收状态电流 | 24 至 25mA（MCU 运行，射频开启） |
| 等待接收电流 | 13 至 14mA（MCU 休眠，射频开启） |
| 交互状态电流 | 11 至 12mA（MCU 运行，射频关闭） |
| 睡眠状态电流 | 9 至 15µA（MCU 休眠，射频关闭） |
| 接口与存储 | |
| 通信接口 | TTL 串口，3.3V，默认 115200bps，可配置 |
| 数据储存 | 480 帧，每帧最大 120 字节 |
| 采集电压 | 0.1 至 1.1V 电压采集 |
| 外形 | |
| 外形尺寸 | 30mm×20mm×3.5mm |
| 尺寸精度 | GB/T1804-C 级 |
| 封装形式 | LCC |
参数出自国电高科官网 240-GM11 产品页（2026-10-23 核对），数值与单位照原文录入。官网未列整机重量。
- 不能与 400 系列互换：频段不同，射频前端与天线都要重新设计。240MHz 的半波振子长度是 400MHz 的 1.6 倍以上，天线做小了效率会塌。项目定型前先确认外壳里装不装得下天线，这一条比电气参数更容易翻车。
- 上下行不同频，天线要考虑双频：发射 240 至 243MHz、接收 318 至 320MHz，两者相差约 78MHz。单根天线要覆盖两个频段，或者用双频设计；只按发射频段做天线，接收灵敏度会掉。
- 发射工作周期限制 50%、单次不超过 10 秒：这是星座侧的空口规矩，不是模组的保护。做连续回传方案时要按这个节奏排数据，超过限制的连发会被丢。
240-GM11 与 400-GM10 差在哪里？
频段和速率。240-GM11 发 240 至 243MHz、收 318 至 320MHz，速率 488 至 2734bps；400-GM10 走 UHF（终端侧 399 至 403MHz），速率 268 至 1200bps。240 系列低频、穿透好、速率高，但天线尺寸大，两者不能互换。
为什么接收频率比发射频率高这么多？
因为卫星侧与终端侧用不同的频段：终端在 240MHz 段发、在 318MHz 段收，属于非对称的上下行分工。这也是天线要按双频设计的原因。
240MHz 频段有什么好处？
两个实际的：波长更长，绕射、穿透与路径损耗都占优，山区、林区、建筑遮挡下的链路余量更大；速率上限更高（2734bps 对 1200bps）。代价是天线尺寸，以及 240MHz 这段频谱在各国开放程度不同，跨境项目要先查落地国许可。
- 国电高科官网 240-GM11 产品页：guodiangaoke.com/mozu/19
- 国电高科官网模组总览：guodiangaoke.com/mozu
- 国际电信联盟 ITU（卫星频率与轨道位置登记，240MHz 与 318MHz 段的划分依据）：itu.int
