铱星 Iridium 9603 SBD 模块：最小收发器参数与选型

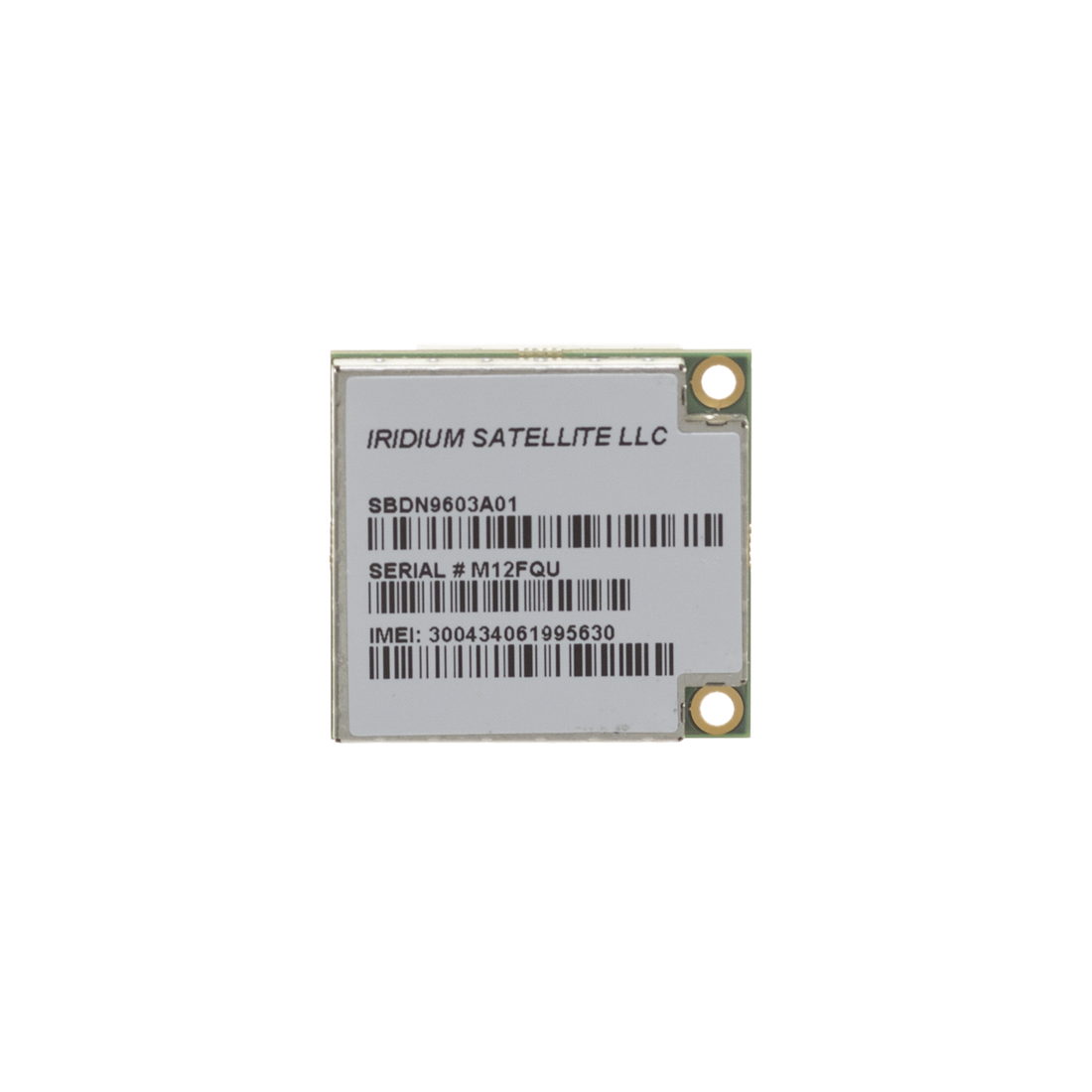

Iridium 9603 是铱星 SBD 系列里体积最小的一块收发模块，部件号 SBDN9603：31.5 × 29.6 × 8.1 毫米、11.4 克，铱星官方称之为"所有商用卫星收发器中外形尺寸最小的"。它只做 SBD 短数据，不支持语音，是电池供电物联网设备做全球回传的主流选择。
和上一代 9602 比，9603 的通信能力完全一样（都是上行 340 字节、下行 270 字节），但体积只有约三分之一。如果你的项目对尺寸重量敏感——追踪器、浮标、无人机、动物项圈——9603 是这一代的标准答案。
9603 通过铱星 66 颗低轨卫星组成的网络收发短数据，覆盖包括南北极在内的整个地球表面，不产生漫游费，也不需要多份服务协议。它被设计成"黑盒"式的核心收发模块：GPS、微处理器、电源和天线由方案开发商集成，铱星只负责卫星链路这一段。
| 典型场景 | 9603 怎么落地 |
|---|---|
| 人员与资产追踪 | 定时上报位置，30 克以内的模块不显著增加终端重量 |
| 环境与安全监测 | 水文、气象、地震台站的无人值守数据回传 |
| 无人机、无人船 | 超视距飞行的位置回传与超范围告警 |
| 远洋浮标、渔具标记 | 长期漂浮设备的位置与状态上报 |
| 动物追踪、生态研究 | 轻量化终端，电池可撑数月 |
| 远程自动化控制 | 偏远泵站、阀室的状态上报与指令下发 |
一个必须提前对齐的点：9603 只支持 SBD，不支持语音、电路交换数据和 SMS。它不能"拨号上网"，只能发小包。方案初期就要和客户确认数据量级，别做到一半才发现要传的数据超了 340 字节。
| 参数项 | 规格值 | 工程说明 |
|---|---|---|
| 部件号 | SBDN9603 | 订货与备件以此号为准 |
| 尺寸 | 31.5 × 29.6 × 8.1 mm（长×宽×高） | 铱星称其为最小的商用卫星收发器 |
| 重量 | 11.4 g | — |
| 供电电压范围 | 5.0 V ± 0.5 V DC | 单电源输入 |
| 供电纹波要求 | < 40 mV 峰峰值 | 纹波超标直接影响发射成功率 |
| 空载电流（平均 / 峰值） | 34 mA / 156 mA | — |
| 发射电流（平均 / 峰值） | 145 mA / 1.3 A | 峰值 1.3 A，电源与走线按此留余量 |
| 接收电流（平均 / 峰值） | 39 mA / 156 mA | — |
| SBD 单次传输平均电流 | 158 mA | — |
| SBD 单次传输平均功率 | ≤ 0.8 W | 太阳能供电方案按此核算 |
| 上行数据长度 | 最多 340 字节（MO） | 超出需应用层分包 |
| 下行数据长度 | 最多 270 字节（MT） | — |
| 全球时延 | 小于 1 分钟（均匀、低延迟） | 低轨网络带来的优势 |
| 频率范围 | 1616-1626.5 MHz | 铱星 L 频段 |
| 双工方式 | TDD（时分双工） | — |
| 输入输出阻抗 | 50 Ω | — |
| 复用方式 | TDMA / FDMA | — |
| 回波损耗（VSWR） | 3:1（1.2-2 GHz 频段） | 天线匹配的设计指标 |
| 工作温度 | -40℃ 至 +85℃ | 工业级 |
| 存储温度 | -40℃ 至 +85℃ | — |
| 工作湿度 | ≤ 75% RH | 存储 ≤ 93% RH |
| 接口 | 单接头：电源、开关控制、逻辑电平异步 UART、网络可用 | 一路串口控制全部功能 |
| 天线接口 | XXMC 连接器（配小型全向 L 波段天线） | — |
| SIM 卡 | 无需 SIM 卡 | — |
| 命令接口 | 简单的 AT 命令接口 | 开发门槛低 |
| 认证 | 美国 FCC、欧盟 CE | 各国本地入网许可另需确认 |
这两个型号经常被问到，因为外观尺寸一模一样，实际区别只有两点：
| 对比项 | Iridium 9603 | Iridium 9603N |
|---|---|---|
| 产品代际 | 第一代 | 第二代 |
| 外形与尺寸 | 相同 | 相同 |
| 核心功能 | 只支持 SBD | 只支持 SBD |
| 功耗 | 基准 | 更低 |
| 供电电压范围 | 5.0 V ± 0.5 V | 范围更宽 |
| 数据长度 | 340 / 270 字节 | 340 / 270 字节 |
结论：9603N 是 9603 的低功耗、宽电压优化版，物理形态和核心通信能力没有差异。为低功耗或供电条件多变的物联网应用选型时，9603N 更合适；已有 9603 设计在跑、不需要改电源方案，就没必要动。
⚠️ 参数差异说明：9603N 的"更低功耗"和"更宽供电范围"是官方口径的定性描述，具体数值请以对应版本的官方数据手册为准。本文列出的功耗与电压参数均为 9603（SBDN9603） 的官方数据手册（2020 年 2 月版）数值，不要直接套用到 9603N 上。
电源要按峰值设计。 发射峰值 1.3 A、平均 145 mA，差将近十倍。常见故障是电池容量算够、但内阻大或走线细，发射瞬间电压跌落导致模块复位。先按峰值选电池和电源芯片，再按平均电流算续航。
天线是成败关键。 9603 走 XXMC 接口配小型全向 L 波段天线，VSWR 指标要求在 1.2-2 GHz 内保持 3:1 以内。天线净空、接地平面、周边金属件都会影响实际效果——这也是为什么用开发板验证天线方案，比自己先画板更稳妥。
用开发板先跑通链路。 铱星和第三方都提供 9603 开发板（含电平转换、电源管理与天线座），可直接连接电脑用串口调试助手发 AT 命令。链路通了再画自己的板子，能避免"硬件没问题但就是发不出去"这种最难查的故障。
| 对比项 | Iridium 9603 | Iridium 9604 |
|---|---|---|
| 连接方式 | 仅卫星 SBD | 卫星 SBD + LTE-M 蜂窝 + GNSS |
| 定位 | 无（需外接 GNSS） | 内置 u-blox M10，支持 GPS/GLONASS/北斗/伽利略 |
| 尺寸 | 31.5 × 29.6 × 8.1 mm | 16 × 26 × 2.4 mm |
| 重量 | 11.4 g | 小于 3 g |
| 网络切换 | 不适用 | 开发者自定义，可按位置或成本选网 |
| 适合谁 | 纯卫星回传、成本敏感、有硬件团队 | 大部分时间在地面网内、偶尔去无人区 |
决策口诀：设备长期在无地面网的区域（远洋、深山、极地）→ 9603 更省；设备大部分时间在城市和近郊、只是偶尔去野外 → 9604 的三合一设计能省蜂窝流量费，也更省板面积。详细参数见铱星 Iridium 9604 三合一模组 。
9603 需要 SIM 卡吗？ 不需要。铱星 SBD 模块不使用 SIM 卡，入网靠模块 IMEI 在服务商侧激活。
9603 能收到"服务器主动发来"的数据吗？
机制上要靠 AT+SBDI 主动轮询，或靠"移动端终止消息已排队"的自动通知去取。真正的"随时在线推送"做不到，这是 SBD 的设计决定的，方案设计时要考虑轮询频率与功耗的平衡。
模块焊上去就不管了吗？ 不是。铱星模块需要整机做入网与认证适配，成品设备在某些国家销售还要走本地型号核准。整机入网与认证适配按目标市场的型号核准要求执行。
在哪里开 SBD 业务、资费怎么算？ 通过授权服务商办理，提供 IMEI 激活。SBD 按字节计费，铱星口径 1K = 1000 字节，套餐分档与计费规则由授权服务商提供。
| 关键词 | 一句话解读 |
|---|---|
| Iridium 9603 | 铱星 SBD 系列体积最小的收发模块，部件号 SBDN9603 |
| 31.5 × 29.6 × 8.1 mm / 11.4 g | 约为 9602 体积的三分之一 |
| 5.0 V ± 0.5 V / 纹波 < 40 mV | 供电要求，纹波超标会掉发射 |
| 峰值 1.3 A、平均 145 mA | 电源按峰值设计，续航按平均算 |
| 340 / 270 字节 | 上行 / 下行单次数据长度上限 |
| 9603N | 第二代版本，功耗更低、供电范围更宽，外形与功能相同 |
| 仅 SBD | 不支持语音、CSD 与 SMS |
| 无需 SIM 卡 | 入网靠 IMEI 在服务商侧激活 |
