海事卫星 EXPLORER 727 / 325 换件指南：主机整换、天线怎么一件一件拆
核心摘要：EXPLORER 727 和 325 的主机（BDU）都是封闭单元，坏了一台整机换——能修的只有天线。天线侧逐件拆装的规矩手册写得很细，三条最要命：天线罩扭力只有 0.8 到 1.0 N·m，比 SAILOR 系的 2.5 低一大截；旋转关节必须把天线平放再拆底螺丝，立着拆内件会掉出来；装回后同轴线 L 走 ANT2、R 走 ANT1。
EXPLORER 系 FBB 换件 · 本页要点速览
| 部件 | 727（TT-3053B 天线） | 325（TT-3058A 天线） |
|---|---|---|
| 主机 BDU / IP 话机 / 座充 | 封闭单元，整体换 | 同左 |
| 天线罩顶 | 12 颗 M3 内六角，0.8 N·m | 12 颗 M3 星形，1.0 N·m，箭头对齐 |
| GPS 模块 | S-60-124765（全系列通用），4 颗 Torx-8 1.0 N·m | 同号，2 颗 8 mm Torx + 4 颗新自锁螺母 |
| 仰角电机 | 量尺寸 d 后换，4 颗 Torx-8 1.2 N·m | 4 颗 5 mm 星形，边锁边查张力 |
| HPA | 模块换，4 颗翼形螺母 1.2 N·m | HPA 板换，12 颗 M3x6，1 N·m |
| 方位电机 | 4 颗 Torx-10，螺丝刀撑带调张力 | 2 颗 8 mm Torx 固定安装板 |
| 旋转关节 | 套件整体换，平放操作，重打硅胶 | 与 ATB 板关联拆装 |
| 数据出处 | Cobham SATCOM 官方培训手册 TT-100-MSO-030207 第 10、11 章，逐条核对；现状以现厂家口径为准 |
这一篇与SAILOR 系换件指南 同一性质：讲「怎么拆怎么装」，先在那边判断「要不要换」。EXPLORER 727 与 325 是 Cobham 家的 FBB，结构与 SAILOR 系不同——天线罩更扁、扭力更小、多了旋转关节这个 SAILOR 500 天线上没有的重活儿。
手册第 10、11 章开头是同一段话：BDU（主机）、Thrane IP 话机、座充都是封闭单元，内部没有可换件，坏了整体换。两型一致，没有例外。所以天线是唯一值得带工具上去的地方。

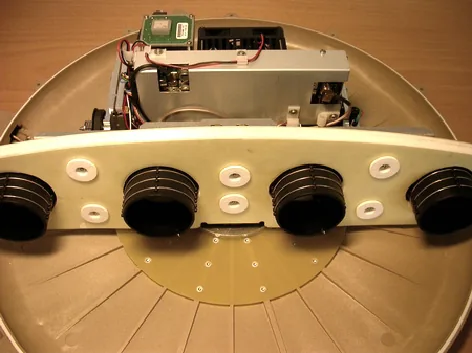

| # | 备件 | 型号 |
|---|---|---|
| 1 | 罩顶套件（米色 / 白色） | S-41-130921-A / S-41-130922-A |
| 2 | ATB/LNA 模块 | S-88-130920-A |
| 3 | GPS 模块 | S-60-124765 |
| 4 | 仰角电机 | S-41-130914-A |
| 5 | HPA 模块 | S-62-124671 |
| 6 | 方位步进电机 | S-41-130893-A |
| 7 | 旋转关节套件 | S-67-131214 |
| 8 | 皮带套件 | S-41-130889-A |
天线罩顶：罩子顶部一圈 12 颗 M3 内六角（SAILOR 系在底部，方向正好相反），垂直上提。回装：查垫圈、干了涂硅脂；螺丝、螺母、垫圈都在装配套件 S-67-131215 里；0.8 N·m 交叉拧紧——这是全手册最低的天线罩扭力，用拧 SAILOR 的手感去拧会把 M3 螺丝拧断。
ATB/LNA 模块：顺序有依赖——先把 HPA 拆掉，才碰得到 ATB/LNA 的固定件。然后拔插头与线（方插头先松锁扣、捏插头拔线）、松螺丝与螺母、掀线卡、取模块。装回：先对位走线（LNA 的四根线有固定走向：黑线来自 HPA 顶部、棕色线来自 HPA 底部、ATB 棕色线一根、两根短黑线到天线板），锁螺丝螺母、插回插头到「咔哒」，最后装回 HPA。
GPS 模块：4 颗 Torx-8，1.0 N·m，插头来自 HPA。备件号与 SAILOR 系全系列通用。
仰角电机：流程与 SAILOR 500 A 版几乎一字不差——拆前先量电机外壳到皮带轮的距离 d，标到新轴上装轮（2 颗 1.5 mm 定位螺丝 1.0 N·m），穿入、套带、对「皮带成一条直线」、4 颗 Torx-8 拧 1.2 N·m，张力与其他皮带一致，手盘确认不卡。
HPA 模块：背后 4 颗大翼形螺母，风扇那头先从底座滑出；装回风扇先入、螺母 1.2 N·m、插头复位。
方位步进电机：4 颗 Torx-10 固定电机、4 颗 Torx-10 固定安装板，连同安装板取出，把板从电机上卸下再装到新电机上（螺丝先不拧死）。装回的关键是张力调整：用螺丝刀把皮带撑直的同时锁紧固定螺丝，判据是皮带不允许被拧转超过 90°。
旋转关节套件——全手册最重的一道工序，单独列一节说。
皮带套件：方位皮带随方位步进电机的拆装节走；仰角皮带按仰角电机节只松不拆那四颗螺丝，另拧下 5.5 号螺母带轮与两颗带销 Torx-10，把天线板侧的皮带取下；装回后同样按「拧转不超过 90°」定张力。
旋转关节是天线里「转着也通射频」的那一节，备件是整套换（S-67-131214）。流程长，但真正决定成败的是三处：
- 拆底部 6 颗 M4 内六角之前，把天线平放——手册原话是让螺丝「从桌沿上方够到」的姿势操作，因为底部螺丝一松，内部整个基座组件会掉出来，立着拆等于让它砸在自己手上；
- 中心销与小弹簧：下圆板合回时这两个小件必须原位装回，手册专门加叹号提醒——丢了关节就定不了中心；
- TNC 座拆开后要清除旧硅胶、装回时重新打胶——这层胶既是密封也是应力缓冲，不打的话海上的盐雾从 TNC 座进馈线。
流程骨架：松上下两根方位皮带 → 4 颗 M3 内六角拆关节顶盖 → 平放拆底部 6 颗 M4 → 4 颗 M3 十字开检修口（中间两颗是沉头孔）→ 取带轮圆板 → 4 颗 Torx-8 卸关节下件 → 拧下 TNC、清硅胶。装回按反序，装完先调下方位皮带张力，再核对上方位皮带（拧转不超过 90°）。

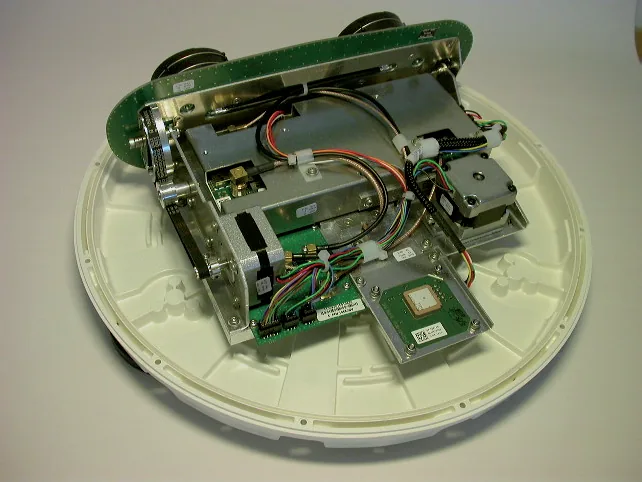

| # | 备件 | 型号 |
|---|---|---|
| 1 | 罩顶总成 | S-41-131912 |
| 2 | 天线跟踪板 ATB | S-88-131908 |
| 3 | GPS 模块 | S-60-124765 |
| 4 | 仰角电机 | S-36-131910 |
| 5 | HPA 模块 | S-60-124671 |
| 6 | 方位步进电机 | S-36-131909 |
| 7 | 旋转关节套件 | S-41-131907 |
| 8 | 电机皮带套件 | S-41-131911 |
| 9 | 线缆套件 | S-37-131913 |
天线罩顶：12 颗 M3 星形螺丝，1.0 N·m 交叉拧紧（比 727 的 0.8 略高，两型别混用记忆）；回装时罩子与底座上的箭头要对齐。
仰角电机：拔插头、剪固定扎带，按图示位置拆螺丝取电机；装回 4 颗 5 mm 星形螺丝，边锁边查皮带张力。325 的张力判据手册给了两条大白话：皮带大约能用手拧转 90 度、不用太大劲；天线面板能转得相当顺。装回插头后换新扎带固定。

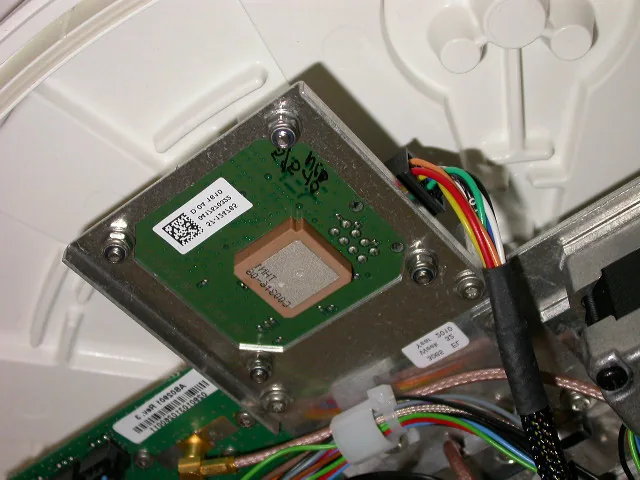

GPS 模块：
拆法与别的机型都不同：先拧 2 颗 8 mm 星形螺丝（连载板），再取 4 颗自锁螺母。装回时自锁螺母必须用新件（自锁圈拆过一次就失效），螺丝 1.0 N·m。
方位电机：拔插头、剪 3 根扎带；2 颗 8 mm 星形螺丝固定安装板、4 颗星形螺丝把电机锁在板上。装回时用工具把皮带兜上皮带轮（图示手法），张力调好再锁安装板螺丝；插头插回标 AZ 的插座——EL 是仰角、AZ 是方位，插反了电机不转，先查这个。
ATB 板 / 旋转关节：两件在结构上是一体——ATB 板用 25 颗 M2.5x8 螺丝锁在旋转关节上，换谁都绕不开对方。拆装骨架：先拆仰角与方位电机、松开罩底的 TNC 连接 → 翻面拆底部 6 颗 M4x10 螺丝——同样一手托住天线本体→ 卸方位皮带（借旋转关节下件上的缝）→ 剪扎带、拔两根黑色天线板同轴插头 → 拆 2 颗自锁螺母与长螺丝、取天线板——垫圈沉头朝向螺丝头一侧、右侧固定点别忘了小黑塑料圆片、自锁螺母只用新的→ 拆右侧 5 颗、左侧 3 颗 M3-8 螺丝（都装在旋转关节总成上）→ 从 HPA 组件上拔线、把 HPA 组件与旋转关节/ATB 分离 → 最后下那 25 颗 M2.5x8。装回按反序走，最后按罩顶、电机各节的步骤复原。
HPA 板：先把「旋转关节 + ATB」总成整体拆下（上一步），再拆盖板与支架（9 颗螺丝），最后 12 颗 Torx M3x6 把 HPA 板从散热器上取下。装回前检查散热器上的导热膏，不够就补，12 颗螺丝 1 N·m——和 SAILOR 250/150 的 HPA 一个道理，这一步省不得。

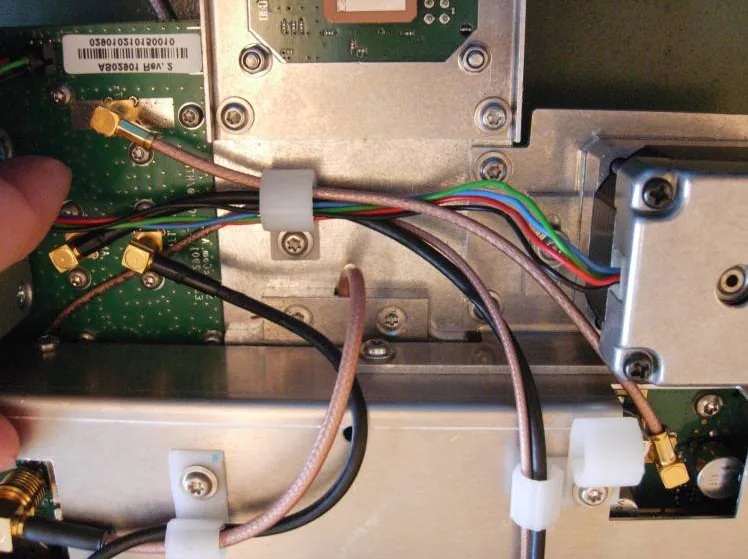

325 的线缆套件（S-37-131913）对应手册里单独一节「走线指南」，天线板背后的同轴线走向是死的：
- 天线板背后看过去：L（左）那根接 ANT2，R（右）那根接 ANT1，另有一根棕色细长同轴线按图布置；
- ATB 到 HPA 的同轴线与 10 芯通信线按图插好；
- 扎带按图固定，所有线保持「软弯」，不碰金属棱边——硬折的馈线在扫天机构反复运动下迟早磨破；
- 通信线里那根 4 芯插头的排列方式手册配了专门图，拆之前拍照留底。
同一本手册里两个家族并排看，差异比想象大，跨机型干活前把这三条过一遍：
- 天线罩螺丝在顶上还是在底下：EXPLORER 727 从罩顶拧、扭力 0.8 N·m；SAILOR 系从罩底拧、2.5 N·m。拿着 SAILOR 的手感去拧 EXPLORER 的 M3 螺丝必断；
- GPS 模块的固定方式：SAILOR 系多为 4 颗 Torx-8/10 直接锁；727 同为 Torx-8 但 325 是「2 颗螺丝 + 4 颗自锁螺母」，且自锁螺母必须换新；
- 多了旋转关节：SAILOR 500 系没有这一件，EXPLORER 727/325 都有，而且是唯一要求「天线平放操作」的部件。
判别「要不要换」的分流方法、手转齿轮验证与全站扭力速查总表，见天线故障与换件维修 页。
EXPLORER 727 / 325 的主机能修吗？
不能。手册第 10、11 章开头就是同一句话：BDU、IP 话机、座充都是封闭单元，内部没有可换件，故障后整体更换。天线才是备件体系的主体——727 八个备件、325 九个备件。
换 GPS 模块时自锁螺母能用原来的吗？
不能用。EXPLORER 325 的 GPS 模块经 4 颗自锁螺母固定，手册明确要求装回时用新的自锁螺母——自锁圈一旦被拧过一次，锁紧力就下降，海上振动环境里迟早松脱。这类小件装配套件里都配了，按套用。
旋转关节拆装最怕出什么事？
两件：一是底部 6 颗 M4 螺丝一松，内部基座组件整体脱落——所以必须把天线平放、从桌沿够进去拆；二是下圆板回装时忘记装回中心销与小弹簧，或者 TNC 座的硅胶没清除重打，前者关节定不了中心，后者盐雾从 TNC 座进馈线。手册对这三处都加了叹号。
方位电机和仰角电机的插头插错了会怎样？
325 的电机插座有标记：EL 接仰角电机、AZ 接方位电机。插反的后果是电机不转，天线不扫天。装回前先认标记，装完手盘确认两个方向都动。
ATB 板那 25 颗 M2.5 螺丝有什么讲究？
数量多、规格小，重点是拆装顺序：ATB 板与旋转关节在结构上是一体，先拆到能把 HPA 组件分离，才能下这 25 颗螺丝；装回时对位后再按对角顺序锁，防止板子别劲。配套的 5 颗 M3-8（右 3 左 2 另计）与支架一并复原。
换完件天线扫天正常但没有信号，先查什么？
先查走线：天线板背后的同轴线 L 必须接 ANT2、R 必须接 ANT1，接反了收发链路就不对。再查 TNC 座（旋转关节动过的话）硅胶有没有重打、插头有没有插到「咔哒」。都对了还不通，再回到故障代码 页按日志排查。
