海事卫星 FleetBroadband 接口详解：主机上每个口插什么、怎么配

核心摘要：FleetBroadband 主机背面十来个接口，插错位置、配错类型是最常见的装机返工原因——传真走 3.1 kHz 不走标准语音、IP 手柄要插 1 号 LAN 口、静态 IP 要走 SIM 默认 APN 而不是手填。本页把每个接口的物理定义、引脚、配置项和容易踩的坑集中讲清。

上一篇 讲了怎么把设备装上船，这一篇管装好之后的事：主机背面每个口是干什么的、引脚怎么排、配置里哪些选项选错了业务就不通。这些内容散在手册接口章的二十页里，现场最常翻的就这么几处，集中起来方便查。

先给一张全景：主机连接器面板从左到右依次是——天线 TNC 口、L 波段 SMA 输出、SIM 卡槽（带翻盖与滑锁）、两路 RJ-11 电话/传真口、ISDN RJ-45 口、四路 RJ-45 LAN 口（150 系两路）、电源接头与接地翼形螺母，侧面还有一个 8 针 I/O 端口。

天线口是 TNC 母座，接天线馈线。馈线的四项硬指标在安装指南那篇 里有完整表格：1.6 GHz 射频衰减最大 20 dB（含接头）、54 MHz 调制衰减 4 dB、36 MHz 3 dB、直流环路电阻 1 Ω，弯曲半径也必须满足。

L 波段输出是 SMA 母座，用途是给海事数据广播接收机「分」一路 L 波段信号。这里手册专门提醒了一个容易想当然的点：

⚠️ 终端在这个接口上只扮演「天线」的角色，这路信号并不经过 I-4 卫星的通信链路。 也就是说它跟你的 FBB 业务是两回事——接不接广播接收机、接收的是哪颗卫星的什么信号，都要先跟 L 波段设备/信号的提供方确认，别默认「插上就有」。

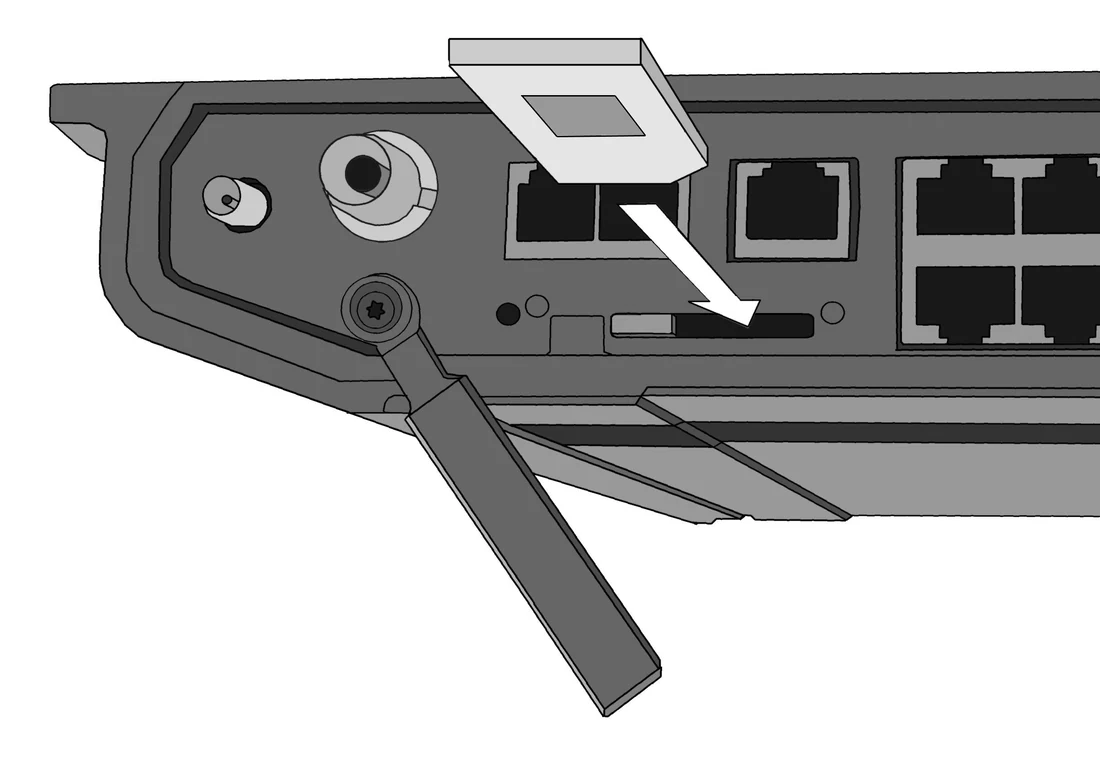

SIM 由卫星业务提供商提供（要用 FBB 专用卡），插法五步：打开连接器面板左侧的 SIM 盖 → 芯片朝上插入 → 轻按到咔哒到位 → 滑锁锁住 → 关盖。就这么简单，但船上常见的问题是卡插反、没按到位就锁——没到位的卡接触不良，故障现象是反复注册掉线，查到这一步再回来重新插一次。

物理定义：两个 RJ-11 六芯四线母座，600 Ω 二线接口，符合 ITU-T G.473，接标准 DTMF 话机，线长最长 100 米。引脚 3、4 有效（Tip / Ring），其余空。Port 1 靠天线口那边，Port 2 靠 ISDN 口那边——两路口的来话类型分别设置，别接反了位置。

拨号规则（模拟口和 ISDN 口通用）：

来话/去话类型要按口设置（SETTINGS > Phone/Fax）：

• 来话可选 Standard、3.1 kHz Audio 或两者都选——都选则来任何电话两口都响铃；
• 去话二选一，作为默认类型；
• 传真机必须用 3.1 kHz Audio。这是最常见的一处配错：传真走标准语音类型，机会响但传真必失败；
• 可以在号码前加前缀临时改类型：1* 强制走 Standard、2* 强制走 3.1 kHz Audio。

手册给的典型配置：Port 1 接话机走来话标准语音，Port 2 接传真走来话 3.1 kHz——这样电话传真各占一口，互不抢。

一个 RJ-45 母座，56/64 kbps 数据速率，符合 CCITT I.430、ETSI ETS300012、ANSI T1.605。注意终端这一侧是网络侧（NT1 角色）：Rx 是输入、Tx 是输出——接 ISDN 话机或 ISDN 调制解调器时线序按这个理解。

MSN（Multiple Subscriber Number，多用户号码）是 ISDN 口上做「分机」的办法，三种取法可组合：

• <None>：不设 MSN，来话所有接在本口的设备都响应；
• 1*–4*：设备 programmed 了对应号码才响应对应类型的来话；
• 0401–0408：给本口设备分的本地号，比如 0401 给话机、0402 给传真。

🔴 两条别踩：设了非 <None> 的 MSN，设备端也必须编入同样的 MSN 号，否则永远不响铃；设备的响应类型由这里勾选的来话类型决定——只勾了 Standard 的口，G4 传真机（走 UDI）来话是不会响的。另外 250 系的 ISDN 只支持 Standard / 3.1 kHz Audio，没有 UDI/RDI，要跑 ISDN 数据（UDI 64 kbps / RDI 56 kbps）只有 500 系做得到。

500/250 系主机带四个 RJ-45 LAN 口，802.3af PoE 标准（150 系只有两个）。数据面引脚 3/4/5/6（Rx+/Tx+/Tx−/Rx−）。

PoE 是共享预算，这里最容易超：

四口共用一个 44–57 V 浮动电源，彼此不隔离；支持 PoE Class 1/2/3 设备（4 / 7 / 15.4 W）。总功耗超了，按端口序号从后往前断——1 号口优先级最高、4 号口先被关。所以排口有讲究：IP 手柄插 1 号口（手册明说功率吃紧时 1 号口最后断），大功率设备往后排。还有一条：输入电源掉电保持期间，PoE 直接关断。

⚠️ 浏览器接主机网页界面前，先把代理服务器设置关掉，否则网页打不开还以为设备坏了。用完记得改回来。

• 第一只接上 LAN 口就自动注册，本地号与密码都是 0501，不用配置；
• 第二只起（0502–0516）要手工配：在终端网页里看新设备的 IP 地址（LAN / Network devices 列表里找），浏览器打开手柄的内置网页界面，进 SIP 设置把用户名改成 0502–0516 中的一个、密码设成一样的，保存即可。手柄最多存 10 个 SIP profile；
• 来话/去话类型按手柄设置（SETTINGS > IP handsets > Call settings），规则与模拟口一致；
• 经 NAT 路由器接入时，手柄固件必须 1.8 以上，并在终端网页里把手柄兼容性设到对应版本；直连或经不带 NAT 的交换机则无此要求。

本地交换机（Local exchange）是个实用功能：不开它时，来话全部话机一起响；开了它，外面拨通终端号码后听录音提示再拨分机号，电话转到指定的那只话机。⚠️ 开了多路语音（Multi-voice）时本地交换机不可用，两者互斥。

补充业务（呼叫转移、呼叫限制、呼叫等待、线路识别、闭合用户群）在 SETTINGS > Common 下设置，作用于所有电路交换设备；这些设置通常是运营商侧开通的，网页里设置和订阅里开通是两码事。

终端内置路由功能，能按设备把数据通道「分着用」，靠的是三层机制：网络用户组（NUG）、网络设备、网络分类表。最多 11 个用户组，Default 组永远排在最后兜底、不可停用。

• 用户组定义 QoS（Standard / Streaming 8–256 kbps，流媒体 256 kbps 仅 500 系）、IP 方式（静态/动态）、上网模式（Router 共享 / Bridge 独占 / No Internet——Bridge 模式给指定一台设备独占连接用，Default 组不允许 Bridge）；
• 设备按 MAC / IP / LAN 口识别；
• 分类表把设备映射到用户组，支持通配符；连接进来时按表顺序匹配，第一条命中的生效。

手册给了一套船上典型用法，直接可抄：Captain 组（标准数据 + 256 kbps 流媒体、静态公网 IP、Bridge）、Bridge 组（标准数据、动态 IP 走 NAT）、Crew_D 组（标准数据、Router 模式）、Crew_C 组（仅内部连接与 VOIP，不给出海互联网）、Default 组（仅内部连接）。

🔴 静态 IP 的大坑：想要固定公网 IP，要在用户组里把 APN 设为 SIM default，由运营商在 SIM 侧配置——在 Static IP address 栏里手填的地址网络侧根本不用。很多人在这里白忙一场。APN 共四种取法（Common / SIM default / Network assigned / User defined），一般用 SIM default 即可。

选了 Streaming 类主 profile，LAN 口会一直挂着流媒体连接直到手动停——只想要特定流量走流媒体的，加副 profile + 建流量过滤器（TFT），而且选了主+副 profile 后必须先建 TFT 才能建立有效连接（呼应故障代码那篇 里 Cause 0x2e 说的「PDP 连接没绑 TFT」）。

主机侧面一个 WieCon 8513S 型 8 针端子，功能比看上去多得多：

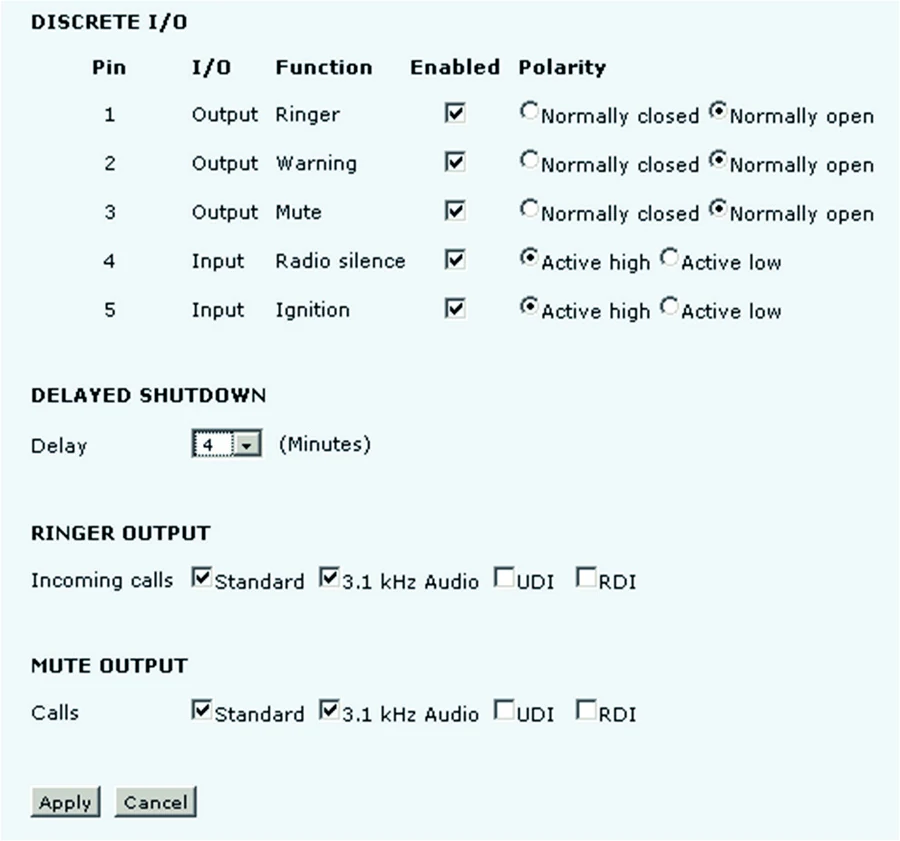

第 4 针无线电静默（Radio silence）是这一排里最值钱的一根：把它激活，终端优雅断开所有连接、从网络注销、停止一切发射，直到解除为止。进港有射频管制、演习要求静默、船东要求「一键闭嘴」的场景，接一根线到这个脚就解决了——不用拔电源、不用进菜单。默认低电平有效（接地激活），也可配成高电平。

第 5/8 针点火输入是给车载/船载场景远程开关机用的：默认接法是 5 脚常接地、8 脚点火时接 10.5–32 V 正电。也可以配成低电平有效（8 脚常接正电、5 脚接地触发）。

第 7 针的 9–15 V / 50 mA 输出看着不起眼，给继电器、振铃器供电正好——不用再为一个小铃铛单独拉电源。⚠️ 开了本地交换机就别用振铃输出（第 1 针）了，手册明确两者冲突。

手册接口章末尾有一节接地科普，把船上五花八门的「地」分成了六种——现场大量「接地越接越乱」的问题，根源就是把这六种地混成了一种：

FBB 安装里要接的「公共地」属于保护地/船体地这一层——安装指南那篇 里天线、主机、馈线三处接地，接的都是它。防雷地是独立系统，别把设备地随手搭在防雷排上就完事。

先查来话/去话类型设置：传真机必须用 3.1 kHz Audio，接的那一路口（Phone/Fax、ISDN 或 IP 手柄）要把 3.1 kHz Audio 勾上，去话默认类型也设成 3.1 kHz。临时救急可在号码前加 2* 强制本次呼叫走 3.1 kHz。ISDN 口还要注意：只勾 Standard 的 MSN 组，G4 传真（走 UDI）来话不会响，而 250 系根本没有 UDI/RDI。

第一只手柄接上即自动注册为 0501/0501，第二只起必须手工配：在终端网页 LAN / Network devices 里找到新设备的 IP，打开手柄内置网页界面，把 SIP 用户名改成 0502–0516 之一、密码设成对应值并保存。另外确认手柄插的是 LAN 口（PoE 供电），且若经 NAT 路由器接入，手柄固件需 1.8 以上并在终端里设置对应兼容性版本。

不行。静态 IP 必须把用户组的 APN 设为 SIM default，由运营商在 SIM 卡侧配置实现；网页里 Static IP address 栏手填的地址网络侧不会采用。前提是静态 IP 已包含在你的卫星业务订阅里。

用 I/O 端口第 4 针的无线电静默输入：激活后终端会优雅断开全部连接、从网络注销并停止一切发射，直到解除。默认低电平有效（接地即触发），可在网页 I/O 页改成高电平。相比拔电源或进菜单逐个停业务，这个引脚是设计好的正式途径，恢复后终端重新注册即可。

四口 PoE 是共享预算：24 V 供电时总共 64 W、12 V 时 32 W，支持 Class 1/2/3 设备。总功耗超限时按端口序号从后往前断电，1 号口优先级最高。把 IP 手柄挪到 1 号口、大功耗设备减负或改用独立供电，即可解决。另注意输入电源掉电保持期间 PoE 会整体关断。

两个最常见原因：一是终端侧是网络侧（Rx 输入、Tx 输出），线序按此核对；二是设了 MSN 但设备端没编入对应号码——MSN 设成非 的值后，设备必须 programmed 同样的号码才响应。此外来话类型没勾选（如只勾 Standard 来了 UDI 呼叫）也不会响。
