海事卫星 FleetBroadband 安装指南：从开箱清单到天线底座的每一个尺寸
核心摘要：FleetBroadband 装得好不好，八成在动扳手之前——天线位置（遮挡与雷达距离）、馈线选型（型号决定最长米数）、底座钻孔（孔距与排水）这三件事定下来，后面都是顺手的活。本文把厂家培训手册安装章节里的每一个尺寸、每一张表整理成现场能直接照做的清单。
海事卫星 FBB 安装 · 本页要点速览
| 维度 | 本页要点 |
|---|---|
| 覆盖机型 | SAILOR 500（TT-3740A/B/C）、SAILOR 250（TT-3742A）、SAILOR 150（TT-3744A） |
| 随机馈线 | 500 系：30 m RG214 或 EcoFlex 10；250 系：25 m RG223；150 系：10 m RG223 |
| 天线辐射安全距离 | 500 系天线 EIRP 最高 1.3 m（10 W/m² 标准）；250 / 150 为 0.6 m |
| 馈线最长米数 | RG214/U 50 m、RG223-D 25 m、S 07272B-05 95 m、G02232-D 6 m——型号决定长度 |
| 遮挡判断 | 遮挡物在天线处张角小于 3° 可忽略：3 m 远 16 cm、10 m 远 52 cm、20 m 远 104 cm |
| 与雷达的距离 | X 波段 30 kW 雷达，垂直错开 15° 时最小 2.4 m；错不开 60° 时 1.2 m |
| 天线底座 | 500 系 4×M10、孔距 130 mm、法兰 ≥300 mm、中孔走线兼排水；250/150 系 4×M6、有 FORE/AFT 朝向 |
| 主机环境 | 四周留 5 cm 散热、工作温度 −25 至 +55 ℃、离磁罗经至少 1.25 m |
| 电源 | 直流 10.5–32 V 供电；Remote On/Off 逻辑反直觉：开关闭合＝关机 |
| 数据出处 | Cobham SATCOM 官方培训手册《FleetBroadband Installation, Commissioning and On Board repair》（文档号 TT-100-MSO-030207）第 3 章，逐页核对；现状以现厂家口径为准 |
装 FBB 这件事，厂家给的两份文件分工很清楚：安装手册给你步骤，这份培训手册给你的是「为什么」和「哪里会翻车」。这一篇把安装章节里所有能落成数字的东西集中起来——安全距离、馈线长度、钻孔尺寸、扭矩之外的活儿——让装之前就知道要避开哪些坑。

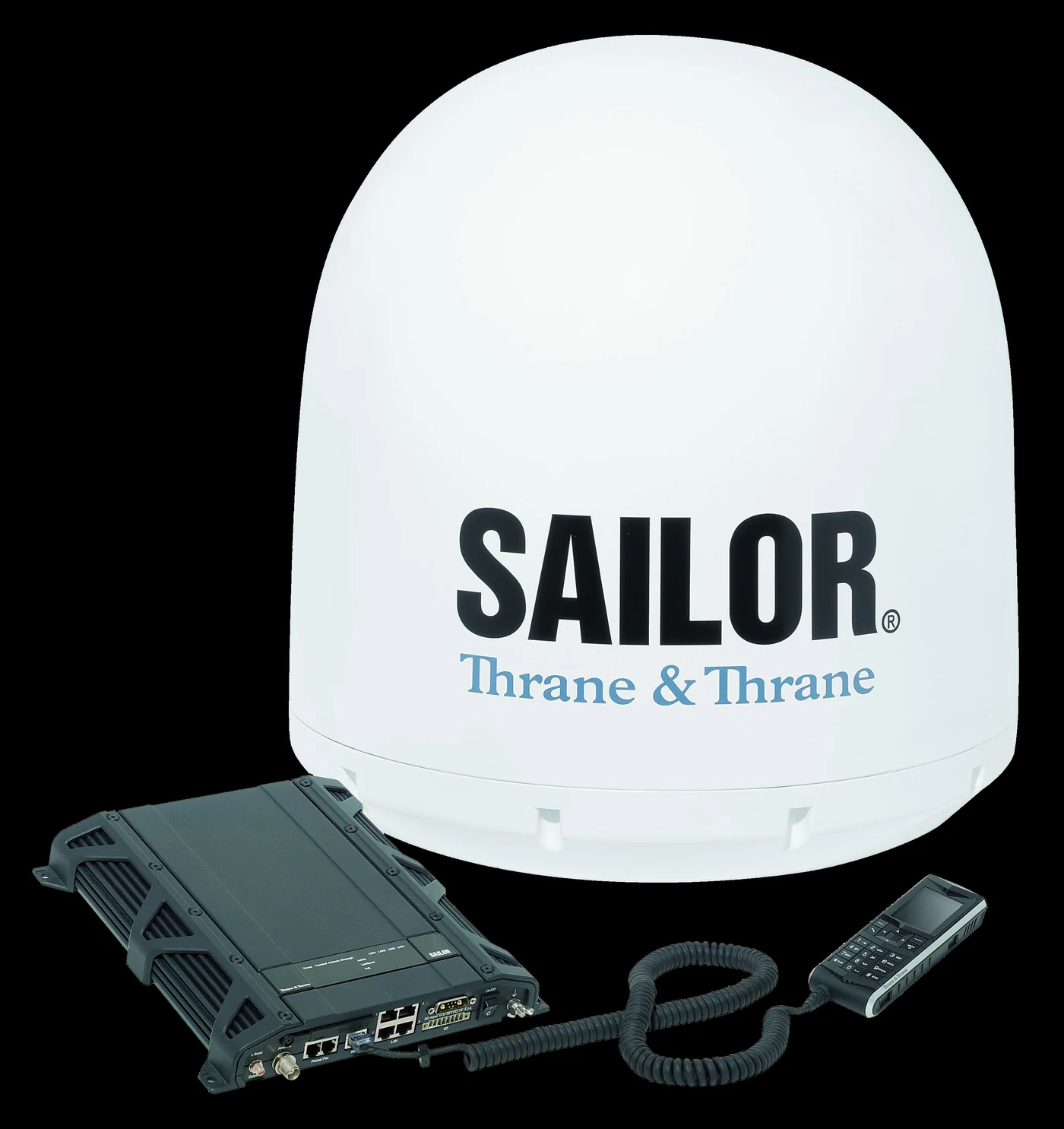

五套系统的标配差异主要在三处：天线型号、随机馈线的长度、要不要外配电源。收货时照这张表核对，缺件当场找供应商，上船后再发现就晚了。
| 系统套件 | 天线（ADU） | 主机（BDU） | 随机馈线 | 要另配电源吗 |
|---|---|---|---|---|
| TT-3740A（500 系，已停产） | TT-3052A | TT-3738A | 30 m RG214（含散装接头） | 要，配 TT-6080 |
| TT-3740B（500 系，已停产） | TT-3052B | TT-3738A 或 19″ 机架版 | 30 m EcoFlex 10 | 要，配 TT-6080 |
| TT-3740C（500 系现行） | TT-3052C | TT-3738A 或 19″ 机架版 | 30 m EcoFlex 10 | 要，配 TT-6080 |
| TT-3742A（250 系） | TT-3050A | TT-3738A 或 19″ 机架版 | 25 m RG223 | 选配 TT-6080 |
| TT-3744A（150 系） | TT-3050C | TT-3739A | 10 m RG223 | 选配 TT-6080 |
每套里都有：IP 手柄（TT-3672A）与手柄座（TT-3674A）、电源接头（带 1.5 m 电源线）、I/O 接头、说明书与光盘。500 / 250 系还带安装螺栓与基本线缆支架。
常见选件只有三样，但都很关键：
- TT-3771 报警面板——要做遇险呼叫（非 SOLAS 系统）才装；
- S-67-127570 接地套件——馈线末端接地用，下文细说；
- 403738A-940 加长线缆支架——把主机上的模拟口、ISDN 口从 RJ11/RJ45 转成带螺丝的接线端子。
手册列的很简单，但都是必需品：一字螺丝刀、内六角扳手（公制）、活动扳手、剪线钳、压线钳（做馈线接头用）、万用表、笔记本电脑。软件方面要提前备好最新版的终端软件与 IP 手柄软件——装完大概率要升一次级，别等到了船上才发现没带。
天线发射时正面是有辐射的，而且天线自己不知道自己什么时候在发射、朝哪个方向发——所以手册要求把天线周围一整圈都当危险区对待。
还有一个容易忽略的点：天线面板能压到水平线以下扫（500 系最低 −25°，250/150 系最低 −60°），所以「天线在头顶上方就安全」的想法靠不住。
| 辐射等级 | SAILOR 500 | SAILOR 250 | SAILOR 150 |
|---|---|---|---|
| 100 W/m² | 0.4 m | 0.2 m | 0.2 m |
| 10 W/m² | 1.3 m | 0.6 m | 0.6 m |
折算依据：500 系天线 EIRP 最高 22 dBW（约 158.5 W），250/150 系 16.1 dBW（约 41 W）。日常作业按 10 W/m² 一档记住：500 系 1.3 米、250/150 系 0.6 米，上桅杆检修时人别在这圈里停留。
这是安装里最容易被低估的一条。馈线不是「能用就行」，型号直接决定你能拉多远：
| 线缆型号 | 绝对最大长度 |
|---|---|
| G02232-D | 6 m |
| RG223-D | 25 m |
| RG214/U | 50 m |
| S 07272B-05 | 95 m |
随机附的那根线（500 系 30 m EcoFlex 10）是按典型配置配的。要加长或换线，先对照这四项指标，任何一项超标都不行：
| 馈线指标 | 最大允许值 |
|---|---|
| 1.6 GHz 射频衰减 | 20 dB |
| 54 MHz 调制解调衰减 | 4 dB |
| 36 MHz 调制解调衰减 | 3 dB |
| 直流环路电阻 | 1 Ω |
两个实操提醒：最小弯曲半径必须满足，拐急弯损耗会悄悄涨；具体线缆的参数以线缆供应商的数据表为准。这四个数到时候查馈线故障也用得上——调试命令行那篇
里 post 自检的 TX CABLE LOSS 超范围，八成就是线的问题。
天线 360° 旋转，500 系俯角能压到 −25°、250/150 系能压到 −60°，就是为了在大浪里始终盯着卫星。但机械范围覆盖得了，信号挡住就没办法了。
手册给了一条很好用的经验法则：遮挡物在天线位置张角小于 3° 的，可以认为基本没影响。换算成实用表格：
| 遮挡物距离 | 遮挡物宽度不超过 |
|---|---|
| 3 m | 16 cm |
| 5 m | 26 cm |
| 10 m | 52 cm |
| 20 m | 104 cm |
用法：选天线位置时，把周围每个可能挡信号的物体量一遍——桅杆、烟囱、救生艇架、上层建筑。距离 10 m 的桅杆宽 52 cm 以内才算「看不见」；超过这个数的，天线就得挪。
这是海上安装特有的麻烦：雷达不光干扰你，还可能烧了你。
基本站位：天线离船上的雷达和大功率发射设备越远越好。手册给的最小距离表按雷达频段和功率分档，「d minimum」指的是雷达天线任意位置到 FBB 天线表面的最短距离：
X 波段雷达（约 3 cm / 10 GHz）——损伤距离
| 雷达功率 | 垂直错开 15° | 垂直错开 60° |
|---|---|---|
| 0–10 kW | 0.8 m | 0.4 m |
| 30 kW | 2.4 m | 1.2 m |
| 50 kW | 4.0 m | 2.0 m |
S 波段雷达（约 10 cm / 3 GHz）——损伤距离
| 雷达功率 | 垂直错开 15° | 垂直错开 60° |
|---|---|---|
| 0–10 kW | 0.4 m | 0.2 m |
| 30 kW | 1.0 m | 0.5 m |
| 50 kW | 2.0 m | 1.0 m |
C 波段雷达按 X 波段的数取。500 / 250 / 150 三个机型的要求数字相同。

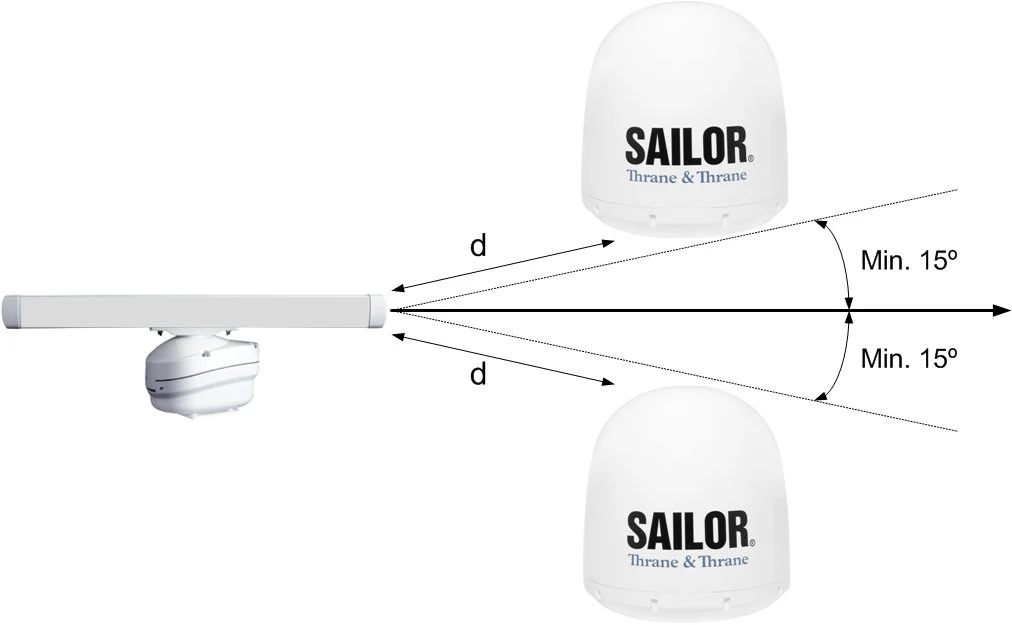

「垂直错开」的意思：雷达的水平波束只有几度宽，但垂直面能扫到 ±15°。把 FBB 天线装得比雷达高出或低于至少 15°，干扰最差的情形就能避开。不过 10 m 以内的近场效应会削弱这个好处，能差多高差多高。
🔴 手册里加粗的一条：哪怕实验证明更近也没干扰，也绝不允许比 d minimum 更近——实验没干扰不代表烧不坏，雷达功率上来的时候没有商量。
超过 d minimum 也不等于万事大吉：100 m 半径内的 X 波段雷达仍可能在高速率数据通话时轻度压低信噪比。信号好时感觉不到；信号本来就差（遮挡、暴雨、低仰角、大浪）时，这最后一根稻草会让话音变噪、数据掉速。S 波段雷达在满足最小距离的前提下基本无感。
其他设备的距离，手册给了四个数：
| 设备 | 最小距离 |
|---|---|
| 其他 Inmarsat 天线 | 10 m |
| GPS 接收机 | 好的可以贴着装（主波束外 1 m）；廉价的可能 10 m 内受扰 |
| VSAT 天线 | 3 m |
| 1000 MHz 以下的其他发射机 | 见手册图表，按功率查 |
手册反复强调一句话：干扰能不能避免，最终要靠实测确认——安装收尾前，把雷达、电台全开起来打一通电话试试。
用安装螺栓本身就能接地；如果装了减振垫、螺栓与安装面绝缘了，就得另拉一根接地线到公共地。做法要点：至少一颗螺栓头下面的金属要露出裸金属（去掉防腐涂层与锈），配齿形垫圈，拧紧后把接地点做防腐密封；螺栓垫圈用不锈钢。
为什么非接不可？手册讲了三层，一层比一层实际：
- 安全：雷击时给雷电流一条低阻通路泄放进海水，保护人和设备；
- 保护：系统的 ESD 防护电路靠良好接地才能工作——接地不良，人一碰设备就可能把内部敏感电路打坏；
- 性能：接地良好能提高射频抗扰度，保证主机与天线之间的调制解调通信不受干扰——这条通信链路就是整套系统的命脉。
视线：老生常谈但必须重复——全天候对卫星无遮挡，别贴着大物体装。
进水：馈线接上天线后，接头组件至少要用自融橡胶防水，尽量让天线罩避开直接的海水喷溅；上下罩之间的密封垫必须完好到位。两个「不能做」：不要用气动工具近距离吹天线罩（尤其对着上下罩接缝和排水孔），绝对不要用硅胶、胶水、泡沫去封排水孔——罩子里的水要能排出来，封死就积在里面了。
冷凝：罩内结露难免，厂家早就安排了排水通道。A/B 版天线底部中央的排水垫圈负责把水导出去——装在桅杆上时桅杆管内要空、底部要开口，让水有地方去；装在平面平台时，每颗螺栓下垫 10 mm 垫片把天线撑起来，给底部排水垫圈留出通道：
C 版天线改成了排水管——管子不能弯、不能压在平台下面，要直着伸出去。
振动：选振动小的位置，四颗螺栓必须全上，用原厂配的或 A4 不锈钢螺栓。
500 系天线（TT-3052 系列）装起来比 250/150 系讲究，先把数摆出来：
| 项目 | TT-3052A | TT-3052B | TT-3052C |
|---|---|---|---|
| 天线重量 | 约 16 kg | 约 19 kg | 约 23 kg |
| 法兰最小直径 | 300 mm | 300 mm | 320 mm |
| 固定螺栓 | 4×M10（螺纹较短的一端插入天线底座） | 4×M10（拧入衬套 10–25 mm） | 同 B |
| 有没有朝向要求 | 没有 | 没有 | 没有 |
| 底部排水 | 排水孔（需垫片或平台开孔） | 同左 | 排水管伸出平台 |
几个现场细节：所有线缆都从天线底部中央一个接口进出，所以平台中央必须开孔（走线兼排水）；A/B 版要么让平台开孔能排水，要么用垫片把天线撑起约 10 mm；500 系天线没有朝向要求，四个孔怎么布置都行；天线内部没有需要提前接的线，装天线不用拆罩。

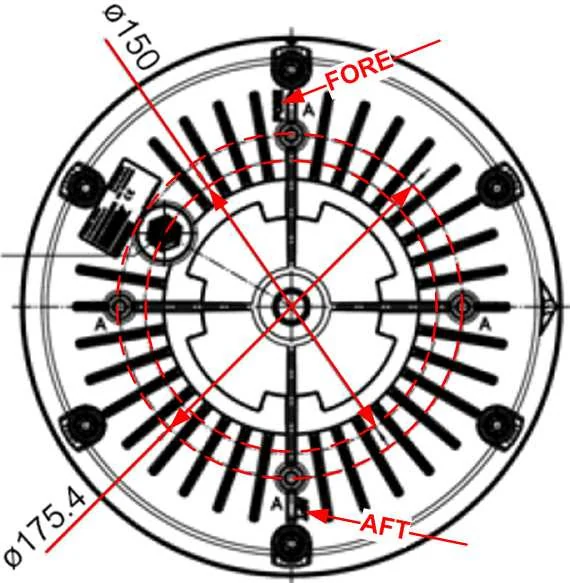

250/150 系天线（TT-3050A/C）轻得多——两种都是约 4 kg，安装平台直径 200 mm 起步，4×M6 固定。但有一条和 500 系完全不同：
🔴 这型天线有朝向要求。 底座上标着 FORE（船头）和 AFT（船尾），平台上的四个孔必须摆在对的方向上，让天线底部的标识能对着船头船尾。装反了，天线自己转起来就找不到北。
桅杆安装用厂家单独卖的 Mast Mount Kit——注意：外形相似的 SAILOR Mini-M 桅杆支架不能用，它撑不住 250/150 系天线。还有一条与 500 系不同：必须先把馈线接头装好再上天线就位（500 系装完再接也行）。接头防水同样用自融橡胶，也别拿高压水枪对着接缝和排水阀冲。
- 通风：四周（除底面）留至少 5 cm 散热空间，工作环境温度 −25 至 +55 ℃；
- 离磁罗经至少 1.25 m——这条对手柄座、报警面板、电源盒同样有效；
- 壁挂、平放、吊装都行，横竖随意。
⚠️ 温度超过 +50 ℃ 的位置（如机舱），主机要装在人不会无意碰到的地方；不超过 +50 ℃ 才能装在公共区域。
装主机之前，先把基本线缆支架（Basic Cable Support）装到主机底部连接器那端：撬掉两只橡胶脚垫，露出下面的安装衬套，用两颗 M4×6 沉头螺丝把支架固定上去。它的作用是给线缆一个受力点——所有接进主机的线都用扎带固定在支架「齿」上，别让线的重量全压在连接器上。
加长线缆支架（Extended Cable Support，选件）更进一步：直接把主机装在支架上，同时把两路模拟口和 ISDN 口从 RJ11/RJ45 转成带螺丝的接线端子，还带一个 TNC 转 N 的馈线转接器。150 系主机（TT-3739A）用不了这套加长支架，但可以用基本支架。
500/250 系还有 19″ 机架版主机：1U 高，进架时深度至少 450 mm（含线缆支架），Remote On/Off 开关已装好接线。
主机本体接地：所有机型、所有配置，都要从主机接地翼形螺母直接接到船体地/公共地。理由和天线一样——ESD 防护要靠它，主机与天线之间的通信抗扰也要靠它。
馈线末端接地：馈线进主机这一端，强烈建议接地。不装加长支架时，用接地套件（S-67-127570）：一个接地块串在馈线上，短同轴「尾纤」转接到主机，地线接到主机翼形螺母。装了加长支架时，TNC 座经支架本身接地，支架再接到船体地。
主机吃直流：标称 12/24 VDC，实际范围 10.5–32 V，电流 14 A 到 5.5 A（随电压高低反着变）。不管接船电还是外配电源，要求就一条：稳、干净。
电源线随主机配 1 m，不够长要从端子处接续——线径和船电系统的源阻抗有关，安装手册附录里有测量方法。19″ 机架版的电源线不一样：Remote On/Off 的两根线（绿、橙）直接从电源接头里引出来。
电源接头引脚定义：
| 引脚 | 功能 | 线色 |
|---|---|---|
| A1 | 电源正 V in+ | 红 |
| A2 | 电源负 V in− | 黑 |
| 2 | Remote On/Off | 绿 |
| 5 | Remote On/Off | 橙 |
| 1 / 3 / 4 | 空脚 | 黑/棕/红 |
🔴 Remote On/Off 的逻辑反直觉，接线前必须想清楚：
- 开关断开 → 主机开机；
- 开关闭合（把 2、5 脚短接）→ 主机关机。
也就是说这是个「断开即工作」的设计——开关线松脱、接触不良的后果是关机，不是开机。船上想要「驾驶台远程开关机」，就在 2、5 脚之间接一个开关；不用这个功能就让它保持断开，主机随上电直接开。

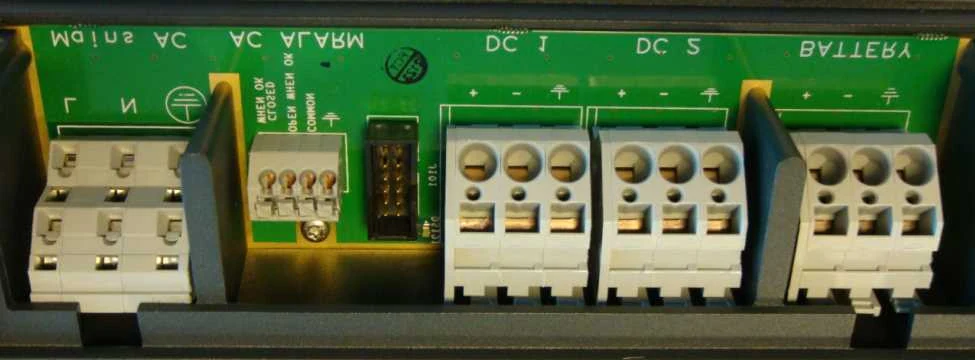

500 系标配、250/150 系选配的 AC/DC 电源盒，输入 100–240 VAC 自动适应，输出 28.7–31.2 VDC、0–11 A，输出与输入、与外壳都是隔离的。输入侧 6.3 A 保险，电池输入侧两颗 30 A 保险（正负各一）。
安装要点：
- 竖装（接线端子朝下）可达 IP32；四周同样留 5 cm 散热；
- Mains AC 进线：线径 ≤2.5 mm²；
- DC1 输出（接主机）：线径 ≤6 mm²，最大负载 30 A；
- BATTERY 电池输入：线径 ≤6 mm²，防反接。⚠️ 手册专门注明：接电池应急供电不符合 GMDSS 规定——要满足 GMDSS 备用电源要求，按 GMDSS 的规范单独考虑；
- AC ALARM：可接继电器、灯、蜂鸣器做电源告警；
- 固定方式是螺丝或强力双面胶贴到机架板上，厂家不出机架配件。
有线 IP 手柄靠螺旋绳接手柄座，手柄座再用网线接主机的 LAN 口——手柄的电就从这根网线取（PoE），所以必须插在支持 PoE 的 LAN 口上（500/250 系 LAN 1–4 都行，150 系主机只有两个 LAN 口），或者接一台 PoE 交换机。
手柄座内的接线：螺旋绳接 J103，外接网线接 J102；要用端子排的走 J101。手柄座用三颗螺丝上墙或上桌。
要做遇险呼叫才装它。安装位置两条硬规矩：贴近指定用于遇险呼叫的 IP 手柄；离磁罗经至少 55 cm。
供电二选一：PoE（从主机的 LAN 口取电，此时直流输入自动失效、DC 线可作备份）或 24 VDC 直流（10.8–32 V，线缆 2.5 m、AWG 16 随机附带）。⚠️ 用 PoE 时 Remote On/Off 功能失效——面板本身也没有电源键，永远在线。
不用 PoE、也不用远程开关的话，必须把电源接头的 3 脚（ON_IN）与 2 脚（DC−）永久短接，面板才会一直开着。远程开关逻辑：开关闭合（ON_IN 接到 DC−，阻值小于 10 kΩ）＝面板开；断开＝关。
接线要求：所有进面板的线必须屏蔽——网线屏蔽层经主机或交换机接船地，直流线屏蔽层在电源端接船地；网线要用屏蔽 Cat.5E 以上、最长 100 m；接通电源端时线缆末端电压不得低于 10.8 V。
装完必须验两步：① 按住面板上的 Test 按钮，所有指示灯与报警键应闪烁；保持按住再按任意键（含遇险键），蜂鸣器应响——这只验证面板自身；② 整系统验证要在终端里把 Voice Distress 功能使能、指定遇险手柄，按厂家用户手册的流程走一遍。
按雷达频段和功率查表：X 波段（10 GHz）30 kW 雷达，FBB 天线与它垂直方向错开 15° 时最小 2.4 m、错开 60° 时 1.2 m；S 波段（3 GHz）同样功率只要 1.0 m / 0.5 m。500、250、150 三个机型数字相同。重点是「垂直错开至少 15°」——雷达垂直波束能扫到 ±15°，把 FBB 天线装在这个锥角之外，最差的干扰就避开了。手册同时强调：哪怕实测更近也没干扰，也不允许比最小距离更近。
不能只看长度。馈线型号决定上限：RG214/U 最长 50 m、RG223-D 25 m、S 07272B-05 95 m、G02232-D 只有 6 m。换线或加长后要核对四项指标：1.6 GHz 射频衰减不超过 20 dB、54 MHz 调制衰减不超过 4 dB、36 MHz 不超过 3 dB、直流环路电阻不超过 1 Ω，并且满足线缆最小弯曲半径。装完后可用调试命令行的 post 自查看 TX CABLE LOSS 是否在正常范围内来复核。
用 3° 原则：遮挡物在天线位置的张角小于 3° 就可以忽略。换算成尺寸：距离 3 m 的物体宽 16 cm 以内、5 m 对应 26 cm、10 m 对应 52 cm、20 m 对应 104 cm。超过这些尺寸的物体就会明显影响信号，天线位置要挪开。
绝对不能封。天线罩内的冷凝水全靠底部排水孔（A/B 版）或排水管（C 版）排出，用硅胶、胶水或泡沫封死，水会积在罩内。正确做法：A/B 版装在平面上时每颗螺栓下垫 10 mm 垫片把天线撑起，给底部排水垫圈留通道；装在桅杆上时桅杆管内要空、底部开口；C 版的排水管要直着伸出平台外，不能弯折压住。
三点不同：一是螺栓，250/150 系用 4×M6（500 系是 4×M10）；二是朝向，250/150 系天线底座有 FORE/AFT 标识、必须对准船头船尾方向安装（500 系天线无方向性、四孔随意布置）；三是桅杆支架，250/150 系要用专用的 Mast Mount Kit，外形相似的 Mini-M 支架强度不够不能用。重量差别也大：500 系天线 16 至 23 kg，250/150 系只有约 4 kg。
大概率是开关接成了常闭。这个功能的逻辑是反直觉的：开关断开（2、5 脚不短接）主机才开机，开关闭合（短接 2、5 脚）是关机指令。所以开关线松脱、接触不良或保险断开时主机会直接关机。不需要远程开关功能的话，让 2、5 脚保持开路即可，主机随上电自动开机。
