海事卫星 FleetBroadband 天线故障与换件：扫不到星、电机卡死怎么修

核心摘要：FleetBroadband 的天线是按换件级修的——厂家只把一部分部件列为可换备件，修理动作就是先判断故障落在哪一段，再逐块换。而判断的第一步只有两个岔路：天线到底在不在扫天。在扫天，问题多半在接收链路；不扫天，问题多半在电机与驱动。方向定对了，再动手拆罩。

船上的 FleetBroadband 天线装在桅杆上，风吹日晒盐雾泡着，是整个系统里最容易出毛病的一环。麻烦的地方在于：它坏了不会"报警说我是哪个零件坏了"，只会给一个方向性提示。这篇文章按厂家培训手册的维修章节整理，讲的是怎么从现象定位到部件、以及定位到之后怎么换。

先把一件重要的事说清楚：这类天线是换件级维修，不是芯片级维修。 厂家只把一部分部件列为可换备件，其余部分坏了就整机换。所以现场工程师的能力体现在两个地方——判断准（少拆错东西）和装得规矩（拆完装回去不出新问题）。

这是整套流程里最关键的一步，手册把它放在最前面。判断依据就两条：

为什么这么判？ 逻辑很直白：天线扫天的前提是它收得到卫星信号。它在扫天却锁不住，说明它收得到、但认不出，问题在接收链路；它压根不扫天，说明动不了了，问题在驱动的机械和电路。

⚠️ 注意上面那两个前提缺一不可。有 GPS 定位不代表视野无遮挡——GPS 卫星在天顶，通信卫星在低仰角，桅杆上新装的一根管子就能挡住通信卫星却完全不影响 GPS。这一步必须上人眼看，不能只看界面数据。

先把家底摸清楚。下面这张表是各机型官方列为备件的部件——只有列进去的才能单独买、单独换。

⭐ 注意交叉仰角电机和仰角电机的备件号是同一个（都是 S-88-127532-A）。手册专门写了一句：这两种电机是同一型号。意思是船队备件只要备一种电机就行，两个位置通用，这在远洋船上能省不少事。

🔴 B / C 版跟 A 版有一个大差别：B / C 版的电机和传动皮带不算可换件。 手册明确写了这一点。也就是说这两种版本的天线，一旦电机或皮带出问题，不像 A 版那样换个小零件就能解决——报修时要先问清船上装的是哪个版本，这直接决定维修方案和费用。

可换备件与 SAILOR 250 结构一致（天线罩顶盖 S-62-129156、电子罩总成 S-62-129082、GPS 模块 S-60-124765、功率放大器 S-60-124671、双工器低噪放 S-60-124898）。SAILOR 150 的舱内终端是不可拆的整体，出问题整机更换。

⭐ 从这五张表里能读出一件很有用的事：GPS 模块和功率放大器是全系通用的。 GPS 模块在 SAILOR 500（三种版本）、250、150 以及 EXPLORER 727、325 上都是同一个号 S-60-124765；功率放大器 S-62-124671 也通用于 SAILOR 500A、250、150、EXPLORER 727 和 325。

这意味着船队备件可以按"通用件"来备——跟着船的型号选备件太浪费，通用件各备一件就够了。⚠️ 但这个结论只对列出来的这几项成立，别自己往外推：电机、皮带这些在 SAILOR 500 的 A 版和 B / C 版之间就不通用。

💡 还有一条规矩要知道：只有上架到厂家备件商城的那部分零件才算备件，其余零件厂家是不单独供货的。所以报修时如果被答复"这个不单独卖"，指的就是这条。

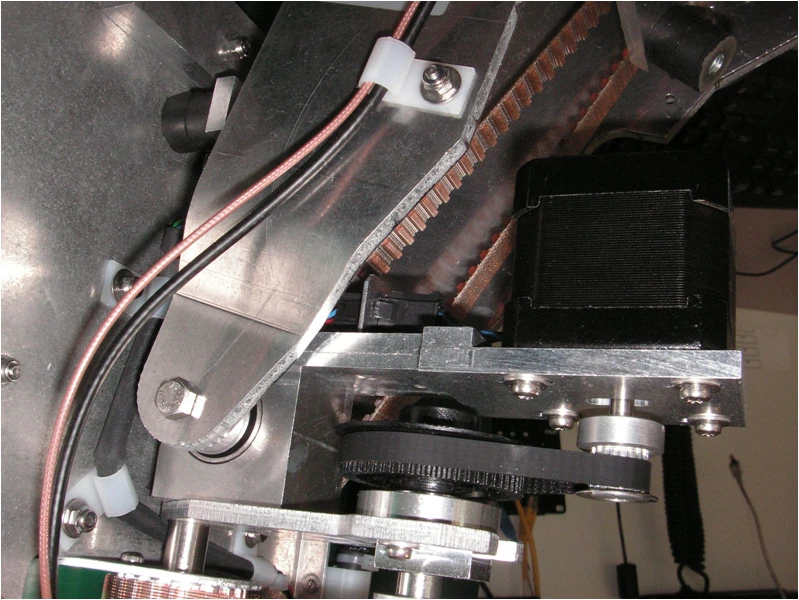

手册里只给了一个从头做到尾的完整案例，就是交叉仰角电机（Cross-elevation motor）——天线里负责让天线面板做交叉仰角方向转动的那个电机。选它当案例是因为这类故障在现场很典型，而且判断链路特别清楚。

船上配了 IP 话机的话，故障会直接显示在话机屏幕上：

这三行的意思是同一件事，一层比一层具体：出在天线上 → 出在天线的交叉仰角电机上 → 因为那个电机的电压或负载电流不对。

⭐ 这段链路值得记住的不是具体修法，而是它的路径：话机屏幕上读到细节，就等于拿到了日志里的关键词。现场工程师可以不懂英文，但要知道"按菜单键"这个动作能把关键词拿到手。

事件日志长这样（手册的真实例子）：

Wed Jan 06 19:17:22 2010 [09009 0 204] (WARNING OFF 1)
  EV_ATB_CROSS_ELEVATION_MOTOR_VOLTAGE

读法是四段：时间 → 方括号里的编号（09009 是事件编号，204 是单元号）→ 括号里的级别与状态（WARNING OFF 表示警告解除、WARNING ON 表示警告生效）→ 最后是代码名。

⚠️ 注意 OFF 和 ON 的成对出现。 上面那一串日志里，19:17:22 出现 OFF、19:17:23 出现 ON、19:21:16 又出现 OFF——这说明这个告警在反复跳。反复跳的告警比一直亮着的告警更难看懂，因为要看它跳的频率有没有变快、以及最后一次是不是停在 ON 上。

手册明确列出这一趟要带的三件工具：

• Torx 8 号螺丝刀（星形，小号）
• Torx 25 号螺丝刀（星形，大号）
• 1.5 mm 内六角扳手

这三把是拆 SAILOR 500 天线罩和这类电机的标准配置。 出海前备一套，比在船上找工具省事得多。

1. 先给整套 FleetBroadband 断电——这一步没有商量余地
2. 用 Torx 25 拆掉固定天线罩的 10 颗螺丝
3. 垂直往上提天线罩顶盖，把它从底座和天线面板上取下来

⚠️ 手册专门强调"垂直提起"，原因是天线罩里侧就是天线面板，歪着拉容易蹭伤。这个罩子是玻璃钢的，蹭出划痕不影响电气性能，但密封面一旦受伤就会进水——海上的设备最怕的就是进水。

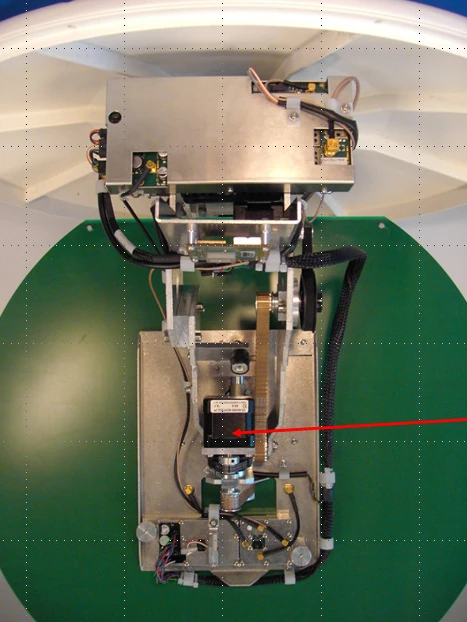

罩子打开后，把天线面板转到能碰得到交叉仰角电机的位置。电机在天线面板的后侧。

判断动作非常朴素：先目视看一眼（手册里写的是"没有明显异常迹象"——也就是说肉眼看不出来），然后用手去转电机上的齿轮。

• 转不动、卡死 → 换电机

为什么用手转就能判？ 因为这是一个带减速齿轮的电机。正常情况下断电以后齿轮能被人手缓慢转动（会感觉到磁阻的顿挫感）；卡死说明内部的轴承或齿轮已经咬住了。这个过程不需要任何仪器，靠手感就能定案——这也是这类故障在现场特别好判的原因。

手册给的换件步骤，逐条如下：

1. 断开电机的电源插头 —— ⚠️ 先松开插头上的卡扣再拔，不许拽线
2. 用 Torx 8 松开 4 颗螺丝
3. 松开皮带张力，把皮带从电机的皮带轮上取下来
4. 用 1.5 mm 内六角松开皮带轮上的 2 颗小螺丝
5. 把皮带轮从电机轴上取下来
6. 再用 Torx 8 松开 4 颗螺丝（固定电机支架的那一组）
7. 把电机连同皮带轮从天线底座里退出来
8. 按相反顺序装回去

装的时候有个细节容易漏：皮带轮装到新电机轴上时，要先对准位置再拧紧——标准是皮带在两轮之间要走成一条直线。皮带轮歪着装上去，皮带会偏磨，几个月就断。

张力怎么算合适？ 手册给的说法是：新装皮带的张力要和天线里其他皮带一样。这是个很实用的现场判据——天线里有好几条皮带，用手按一下旁边那几条做参照，比去找张力计快。

装完要做三件事：

1. 给终端通电，确认刚才那条告警已经从系统里清掉
2. 确认终端面板上的状态灯恢复正常
3. 再回头看事件表和事件日志，确认没有新报出来的错误

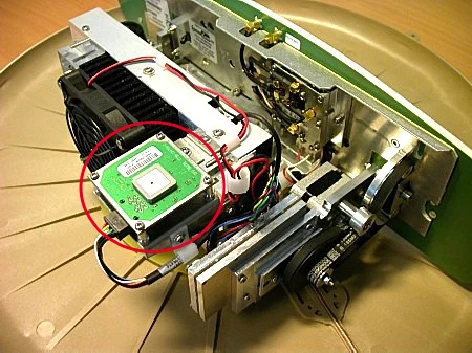

GPS 模块装在天线里，负责给终端提供自己的位置。它坏了的判据很明确，自检里会直接点出来：

POST Failed: [0602:16] - ACM/ATB POST: GPS alive failed

翻译一下：开机自检里，天线控制模块（ACM / ATB）这一项下面，GPS 没有应答。跟前面讲的 [0550] 天线未检测到 不一样——这一条说明天线本身是连上的、是天线里面的 GPS 模块坏了。手册给的处置很干脆：更换 GPS 模块。

⚠️ 但这里有一个坑，手册专门提醒过：故障会连锁。 GPS 模块一坏，它会卡住后面的自检项，导致 FAILED 的条数越攒越多。手册的原话是：过一段时间之后自检失败项增多是正常的，因为坏掉的 GPS 模块会让系统没法把测试跑完。

所以判断依据不是"失败了几个"，而是"最早失败的是哪一个"。 必须回头看事件日志里时间最早的那一条，才能定位到真正出问题的 GPS 模块。有一次自检的汇总结果是「36 项里失败 1 项」，那 1 项就是 [0602:16]。

1. 拆天线罩（方法同前）
2. 拔掉 GPS 模块上的插头
3. 用 Torx 8 拆掉固定模块的 4 颗螺丝
4. 取出 GPS 模块
5. 装新模块 —— ⚠️ 注意朝向，要让功率放大器过来的线束能接到它的接口上
6. 用 4 颗新的 Torx 8 螺丝固定，拧紧力不超过 1.0 Nm
7. 接回插头
8. 装回天线罩

换的是"螺丝"不是"螺丝+螺母"，这一点各机型不一样：EXPLORER 727 用 4 颗 Torx 8；EXPLORER 325 用 2 颗 8 mm Torx 螺丝加 4 颗锁紧螺母；SAILOR 500 的 B / C 版用 4 颗 Torx 10。动手前先核对手上这台机型的螺丝规格，拆到一半发现工具不对最耽误事。

这几条在手册里每个换件小节都印一遍，说明厂家认为现场最容易在这里出错：

⭐ 这里面最值钱的一条是拧紧力有上限。手册里所有固定螺丝都带一个 Nm（牛顿米，扭矩单位）上限，从 0.8 Nm 到 2.5 Nm。这些小螺丝固定的是铝制或塑胶件，拧过头会滑牙——天线罩的螺丝孔一旦滑牙，密封就没了，那是整套天线进水报废的开始。

单位统一是 Nm（牛顿米）。手册里凡标"不超过"的，就是上限值。

⭐ 看这张表能看出一件事：天线罩螺丝的扭力值，SAILOR 系列是 2.5 Nm，EXPLORER 系列只有 0.8 到 1.0 Nm。 差了两三倍。别拿一把扭矩扳手一把过——两种机的罩子螺丝规格不同（SAILOR 是 M5、EXPLORER 是 M3），按错值拧，M3 螺丝必滑牙。

💡 舱内终端（BDU）的电源模块也能换（PSM，备件号 S-60-124511），19 颗十字螺丝加一堆固定件，一律不超过 1 Nm。但主机板不是可换件——电源模块换了还不好，就是整台终端更换。

拆装天线罩这件事，技术含量不在拆，在装回去之后还防不防水。手册对这部分的交代比换电机还细：

⚠️ 密封这件事在船上是要出人命的。 装回去没密封好，一条航次下来罩子里积一层水，天线就是慢慢烂掉——而且烂的过程里不会报错，等到报错的时候往往几块板子一起废。手册把这部分写在换件流程的收尾，恰恰是最不能省的一段。

天线灯不亮或者报红灯，是天线坏了吗？

先从两处看：一是话机屏幕上有没有告警文字（有的话按菜单键读细节），二是开机自检的失败项。自检里 [0550] Antenna Present 失败，意思是天线没被检测到——这时候要查的是天线线缆、接头和供电这条物理链路，跟天线内部零件没关系。而 [0602:16] GPS alive failed 这类才是天线内部的模块问题。

天线一直快闪（扫天扫不出来），该从哪查？

先分清两件事：有没有 GPS 定位、天线前方视野有没有遮挡。两个都满足却还在扫天，说明接收链路有问题，做法是逐块换接收链路的模块。⚠️ 上人眼看视野这一步不能省——桅杆上新加的一根管子可以完全挡住低仰角的通信卫星，却一点都不影响天顶的 GPS。

GPS 位置在界面上不显示，是 GPS 模块坏了吗？

不是，这是个必须知道的坑。 手册专门提醒：终端要等到注册上网络以后，才会显示 GPS 位置——是网络"告诉"终端允许它显示自己的位置（有些国家根本不允许显示）。所以在终端还没注册上网络之前，GPS 位置是被隐藏的，不代表 GPS 坏了。别拿这个当判据，会白白换掉一个好模块。

换完电机还是报同样的告警，怎么办？

按手册的顺序倒着核一遍：① 插头有没有插到底（要听到咔哒声）；② 皮带轮的皮带在两端是不是一条直线；③ 装完有没有手推面板确认不卡滞；④ 重新看事件日志，判断告警是还停在 ON 上还是已经变 OFF 又跳回来。如果告警反复跳，要留意出现频率有没有变快——变快说明机构在恶化。

现场要带哪些工具？

拆 SAILOR 500 天线，手册点名的三件是 Torx 8、Torx 25 星形螺丝刀，加一把 1.5 mm 内六角扳手。换 GPS 模块还要按机型备 Torx 10（SAILOR 500 的 B / C 版）或 8 mm Torx（EXPLORER 325）。外加一把能到 1 Nm 量程的扭矩扳手——所有螺丝都有上限值，靠手感拧这些铝件风险太大。

天线罩螺丝拧多紧？

按机型分开记：SAILOR 500 / 250 / 150 是 2.5 Nm，EXPLORER 727 是 0.8 Nm、EXPLORER 325 是 1.0 Nm。一律交叉拧紧。这几个值的差别不小，不能一套值用到底。

船上装的到底是哪个版本的天线，我在哪看？

看天线本体的型号标识（SAILOR 500 分 TT-3740A、TT-3740B、TT-3740C 三个版本）。这个信息直接决定维修方案——A 版的电机和皮带可以单独换，B / C 版的这两样不算可换件。报修前务必核清楚，别让工程师带着 A 版的方案上船。
