GA120C 卫星天线（吉利星座）：LDS 工艺收发一体化，功率容量 5W

作者：蔡工｜来源：终端官网｜更新：2026-10-23

核心摘要：吉利星座专用卫星通信天线，收发一体化设计，LDS 工艺 3D 结构，功率容量 5W，130mm×130mm×33mm。它能稳定连续地接收和发送星座信号，是模组方案与车载方案的必配件。做便携小设备看 GA080L 棒状天线。

GA120C 卫星天线 · 本页要点速览

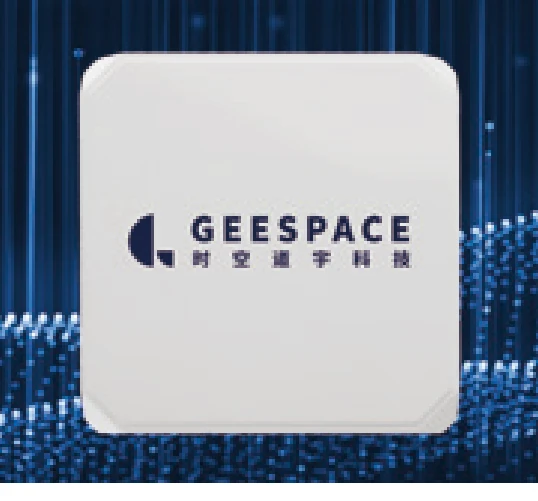

时空道宇的 GA120C 是吉利星座专用的卫星通信天线。该天线采用收发一体化设计，能够稳定、连续地接收和发送吉利星座卫星信号，实现星座终端的卫星通信。

参数出自《时空道宇产品手册中文版 20260202 版》，数值与单位照原文录入（2026-10-23 核对）；产品简介与特点同为该手册原文。

安装面要无金属遮挡：天线要装在能直接看到天空的位置，上方有金属板、金属棚顶或密集结构件会明显衰减信号。车载装车顶、船载装桅杆或驾驶舱顶、固定站装立杆顶端。
130mm×130mm×33mm 要预留安装空间与走线孔：这是天线本体尺寸，不含支架与接头。做设备结构时把馈线弯折半径与接头长度一起算进去，别贴着本体尺寸开孔。
功率容量 5W 与模组瞬时功耗要匹配：GM1001-F 瞬时功耗≤10W、GM1003 是≤1.3W。按 5W 功率容量配，GM1003 方案没问题；做 GM1001-F 方案时要确认实际发射功率落在天线功率容量之内。

GA120C 和 GA080L 怎么选？

看安装空间与设备形态。GA120C 是 130mm×130mm×33mm 的 3D 结构收发一体化天线，用在有安装面的固定或车载场景；GA080L 是 Φ18mm×85mm 的棒状线极化天线，结构小巧耐用，适合便携设备。两款功率容量都是 5W。

LDS 工艺是什么，有什么好处？

LDS 是激光直接成型工艺，用激光在三维塑料件上活化出电路图形再化学镀金属，把天线直接做在结构件表面。好处是天线可以做成立体形状、省掉单独的电路板、一致性好，适合批量产品。产品手册写它「3D 结构天线」就是这个意思。

收发一体化是什么意思？

指同一副天线同时承担接收与发射，不需要收发分开的两副天线。这对安装空间有限的设备很重要——省一个安装位、省一路馈线。

天线要对着卫星吗？

低轨卫星在天上移动，终端天线不需要像动中通那样机械跟踪；但天线的方向图要有对天覆盖能力，安装时保证上方无遮挡即可。手册写它能「稳定、连续地接收和发送吉利星座卫星信号」，前提就是安装位置对天通视。

自己做模组方案必须配这副天线吗？

模组本身不含天线，做模组方案必须单独配。GA120C 与 GA080L 是产品手册给出的两款配套天线；成品终端（GT1001 等）已内置天线，不需要另配。
